10G koper uitgelegd: Cat6A-bekabelingsnormen, afstandslimieten en koopgids

Eerst een kort antwoord: voor verbindingen die binnen één gebouw en binnen 100 meter blijven, is 10G koper, dat wil zeggen 10GBASE-T Ethernet over Kat6A- of Kat7-gestructureerde bekabeling, de meest praktische en kostenefficiënte manier om 10 Gbps te leveren aan bureaus, toegangspunten, camera's en switches. Glasvezel neemt het over waar de eisen op het gebied van afstand, elektromagnetische interferentie of backbone-aggregatie groter zijn dan wat twisted-pair-bekabeling kan ondersteunen.

In deze gids wordt uitgelegd hoe 10G-koper werkt, welke kabelcategorieën het daadwerkelijk vervoeren, waar het glasvezel verslaat en waar het verliest, en welke inkoopteams moeten verifiëren voordat ze een inkooporder ondertekenen. Het perspectief is bewust praktisch: we vervaardigen keystone-jacks, patchpanelen en patchkabels voor netwerkbekabelingsprojecten die in meer dan 45 landen worden geleverd, en de onderstaande punten weerspiegelen de vragen die distributeurs, integrators en aannemers het vaakst bij ons stellen.

Belangrijkste conclusie: 10G koper over Kat6A-bekabeling is de standaardkeuze voor interne 10 Gbps horizontale verbindingen tot 100 meter, terwijl glasvezel het juiste hulpmiddel blijft voor backbone- en langeafstandsverbindingen.

Wat is 10G koper? De 10GBASE-T-standaard uitgelegd

10G-koper verwijst naar het uitvoeren van 10-Gigabit Ethernet via gebalanceerde twisted-pair-bekabeling via de vertrouwde RJ45-interface. De IEEE heeft de technologie in 2006 goedgekeurd als 10GBASE-T onder de 802.3an-standaard, en het is nog steeds de enige manier om 10 Gbps te bereiken via algemene kantoorbekabeling zonder de connector te veranderen die elk netwerkapparaat al gebruikt. Die connectorcompatibiliteit is de stille reden waarom koper relevant is gebleven: een 10G-koperpoort spreekt met bestaande pc's, printers, telefoons en camera's zonder adapters, mediaconverters of nieuwe apparaatinventarissen.

Vergeleken met een gigabitverbinding is 10GBASE-T een veel veeleisendere oefening in signaaldiscipline. De operationele bandbreedte stijgt tot 500 MHz, alle vier de paren zenden en ontvangen tegelijkertijd, en codering op meerdere niveaus gecombineerd met digitale signaalverwerking scheidt de overlappende signalen aan elk uiteinde. Dit is de reden waarom de kabelinstallatie zelf, en niet alleen de schakelaar, de beperkende factor wordt: elke jack, paneel, patchkabel en meter horizontale kabel in het kanaal moet over dat hele spectrum aan zijn toleranties voldoen.

Achterwaarts onderhandelen is een ander praktisch voordeel. Moderne 10GBASE-T-poorten ondersteunen doorgaans ook 1G-, 2,5G- en 5G-snelheden, zodat een vernieuwing van de switch vooraf kan gaan aan een bekabelingupgrade en beide investeringen over budgetcycli kunnen worden gefaseerd. Power over Ethernet, inclusief de hogere 802.3bt-vermogensklassen, maakt gebruik van dezelfde vier paren, wat enorm belangrijk is voor Wi-Fi-toegangspunten en IP-camera's die multi-gigabit data en aanzienlijk vermogen in één enkele kabel nodig hebben.

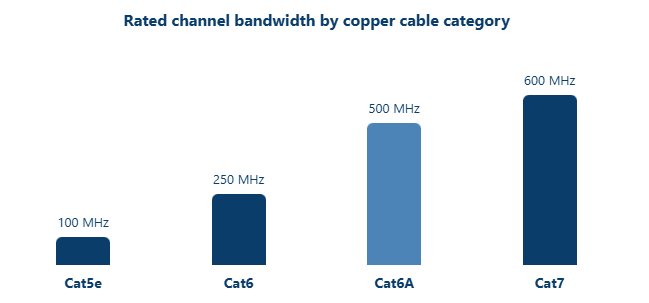

Bandbreedtebeoordeling is de duidelijkste manier om te zien waarom de kabelcategorie zo belangrijk is voor 10G-koper. Elke categorie wordt gedefinieerd op basis van een frequentiebereik gemeten in megahertz, en 10GBASE-T heeft een spectrum tot 500 MHz nodig om zijn signaal te plaatsen. Lagere categorieën bieden dat spectrum simpelweg niet, hoe zorgvuldig de installatie ook is. In het onderstaande kolomdiagram wordt de nominale kanaalbandbreedte vergeleken van de vier categorieën waar kopers het vaakst naar vragen. Houd één regel in gedachten terwijl u deze leest: nominale bandbreedte is een noodzakelijke voorwaarde voor een 10G-koperkanaal en is op zichzelf geen volledige garantie.

De kaart vertelt het 10G-koperverhaal in één oogopslag. Cat5e stopt bij 100 MHz, wat comfortabel is voor gigabit maar geen ruimte laat voor 10GBASE-T. Cat6 verdubbelt dat tot 250 MHz, genoeg voor pogingen over korte afstanden, maar minder dan de 500 MHz die de standaard verwacht. Cat6A bereikt 500 MHz, precies het spectrum waarvoor 10GBASE-T is ontworpen, en dit is de reden waarom de industrie het beschouwt als de basis voor nieuwe 10G-koperbekabeling. Cat7 breidt zich uit tot 600 MHz, wat marge toevoegt en, in de meeste constructies, volledige afscherming erbovenop. Uit deze cijfers volgen twee praktische opmerkingen. Ten eerste: wanneer een leverancier een Cat6-patchsnoer met 10G-classificatie aanbiedt, moet u dit lezen als een gemak voor de korte afstand in plaats van als vervanging voor een Cat6A-kanaal. Ten tweede wordt de bandbreedte geverifieerd op component- en kanaalniveau door middel van laboratorium- en veldtesten. Vraag daarom elke fabrikant of groothandelaar om testgegevens op de volledige nominale frequentie voordat u een bulkbestelling plaatst. Bandbreedte verklaart ook een deel van de prijsladder, omdat nauwere productietoleranties bij hogere frequenties echte productie-inspanningen kosten. Het verklaart echter niet alles, omdat overspraakcontrole en afscherming kosten met zich meebrengen die het megahertz-cijfer alleen niet laat zien. Gebruik het diagram om categorieën op een shortlist te zetten en lees vervolgens het volgende gedeelte om te begrijpen wat er met het signaal binnen die megahertz gebeurt.

Belangrijkste conclusie: Cat6A is de minimumcategorie die moet worden gespecificeerd voor een compatibel 10G-koperkanaal, omdat alleen de bandbreedte van 500 MHz overeenkomt met waarvoor 10GBASE-T is ontworpen.

Hoe 10G-koper werkt: codering, buitenaardse overspraak en kabelconstructie

Onder de motorkap duwt 10GBASE-T elk van de vier paren om gegevens tegelijk in beide richtingen te transporteren, met behulp van pulsamplitudemodulatie met 16 niveaus, gerangschikt in een constellatie met 128 toestanden, waarbij echo-onderdrukkingselektronica de overlappende zend- en ontvangstsignalen uit elkaar haalt. Het technische detail is voor kopers minder belangrijk dan de consequentie ervan: de signaalintegriteit hangt nu af van de fysieke constructiekwaliteit en installatiediscipline, en niet alleen van een kabelmantellabel. Kleine afwijkingen die een gigabitverbinding zou negeren, zoals een te los gedraaid paar of een kapot stuk kabel, worden meetbare fouten bij 10 Gbps.

De grootste vijand is buitenaardse overspraak, vaak afgekort ANEXT, wat interferentie is die wordt gekoppeld door aangrenzende kabels in dezelfde bundel. In tegenstelling tot overspraak in een kabel, kan buitenaardse overspraak niet worden geannuleerd door de elektronica aan elk uiteinde, dus moet deze fysiek worden gecontroleerd door middel van paarscheiding, afscherming en zorgvuldige bundeling. Dit is precies de reden waarom een ​​Cat6-verbinding die op zichzelf prachtig certificeert, kan falen in een dichte bak met parallelle verbindingen, en waarom de categorienormen voor 10G-koper de constructie-eisen zo aanzienlijk hebben aangescherpt.

Kabelconstructie beantwoordt deze uitdaging op verschillende niveaus, en de afschermingsopties verdienen een nadere beschouwing voordat u kiest. De vier onderstaande configuraties bestrijken bijna elk product dat u in een leverancierscatalogus tegenkomt, en elk maakt een andere afweging tussen immuniteit, kosten, beëindigingsinspanningen en aardingsvereisten.

• U/UTP Vier kale paren zonder schild. De laagste kosten en snelste afsluiting, immuniteit is volledig afhankelijk van de kabelbalans en vereist dus de meeste installatiediscipline.
• F/UTP Eén foliescherm rond alle vier de paren. Vermindert merkbaar de overspraak van buitenaardse wezens tussen aangrenzende kabels en is geschikt voor drukke trays, ten koste van verbindings- en aardingswerkzaamheden.
• U/FTP Een individuele folie rond elk paar. Sterke controle van pair-to-pair overspraak in de kabel, een gebruikelijke keuze voor Cat6A-installaties met hoge dichtheid.
• S/FTP Een vlechtscherm over individueel verijdelde paren. Het hoogste immuniteitsniveau en de standaardconstructie achter Cat7-bekabeling.

Voor elke afgeschermde optie geldt één aardingsopmerking: het metalen scherm werkt alleen zoals ontworpen als het correct is aangesloten op het patchpaneel en de stopcontacthardware. Een niet-geaarde of slecht geaarde afscherming kan zich dichter bij een antenne gedragen dan bij een barrière. Daarom vragen we klanten altijd naar hun aardingspraktijk voordat we een afgeschermd 10G-koperkanaal aanbevelen.

Belangrijkste conclusie: de prestaties van 10G-koper leven of sterven bij overspraakcontrole, dus selecteer het afschermingsniveau dat past bij uw elektrische omgeving in plaats van standaard de goedkoopste niet-afgeschermde optie te gebruiken.

Kabelcategorieën voor 10G-koper: Cat6, Cat6A en Cat7 vergeleken

De onderstaande tabel vat de categorievraag samen in de cijfers die ertoe doen voor een 10G-koperabonnement. Beschouw het als een selectiefilter in plaats van als een marketingkopie, omdat elke rij een inkoopconsequentie met zich meebrengt.

Cat6 verdient een voorzichtig woord, omdat dit bij citaten de meeste verwarring veroorzaakt. TIA-begeleiding maakt 10GBASE-T via Cat6 mogelijk op kleinere afstanden, gewoonlijk tot 55 meter, en nog korter in dichte bundels in de buurt van andere kabels. Sommige projecten gebruiken dit met succes voor korte inter-kabinets- of muur-tot-bureau-runs, maar elk project moet veldgecertificeerd zijn en de kanaalmarge is kleiner dan ieder van ons zou willen. Als een leverancier 10G-compatibele Cat6 aanbiedt zonder afstandslimieten te vermelden, stel dan hardere vragen voordat u tekent.

Cat6A is het reguliere antwoord en wordt door zowel TIA als ISO erkend als Klasse EA, voor gegarandeerde 100 meter 10GBASE-T-kanalen. Het is specifiek ontworpen rond buitenaardse overspraakcontrole, het is verkrijgbaar in niet-afgeschermde en afgeschermde versies, en de prijs is na jaren van volumeproductie in het mainstream-territorium terechtgekomen. Voor een nieuwe 10G-koperimplementatie is Cat6A de veilige standaard die bij de volgende audit niet hoeft te worden verdedigd.

Cat7 zit erboven als een ISO-gedefinieerd Klasse F-systeem op 600 MHz, gebouwd op een volledig afgeschermde S/FTP-constructie. Eén compatibiliteitsopmerking is hier van belang: formele Cat7 specificeert GG45- of TERA-connectoren in plaats van gewone RJ45, hoewel veel afgeschermde kabels en modules met RJ45-aansluitingen in leverancierscatalogi zijn gebouwd voor prestaties van Cat7-klasse. Als uw projectdocumenten Cat7 vereisen, controleer dan de compatibiliteit van de connectoren voor elk onderdeel in het kanaal voordat u bestelt. Boven beide bestaat Cat8 voor korte 25G- en 40G-verbindingen van 30 meter in datacenters, wat de moeite waard is om te weten, ook al is dit zelden van toepassing op een horizontaal kantoorontwerp.

Een compatibel 10G-koperkanaal is een keten van vijf elementen: het werkgebiedsnoer, de keystone-aansluiting achter de frontplaat, de horizontale kabel, het patchpaneel in de telecomruimte en het apparatuursnoer aan de andere kant. Door prestatieklassen langs die keten te combineren, verbrand je de marge die de standaard je overlaat, zodat ervaren kopers het hele kanaal van één fabrikant in één klasse betrekken. De keystone-aansluiting is het onderdeel dat installateurs het meest aanraken en het minst testen. Daarom verdient de nauwkeurigheid van de aansluiting in een Cat6A-module evenveel aandacht als de kabelafdruk op de doos.

Afgeschermde Cat6A Keystone-aansluitingen zonder gereedschap voor 10G-kanalen Deze afgeschermde, gereedschapsloze Cat6A keystone-aansluitingen beëindigen verbindingen op het werkgebied met consistente precisie. Omdat de nauwkeurigheid van de afsluiting bij de aansluiting van cruciaal belang is om een ​​10G-koperkanaal gecertificeerd te houden, helpt het inkopen van deze op kanaalniveau de verbindingsmarge te beschermen. Bekijk Product →

Belangrijkste conclusie: specificeer Cat6A als het standaard 10G-koperplatform, reserveer Cat7 voor veeleisende EMI- of afgeschermde locaties, en behandel korte Cat6-runs als gecertificeerde uitzonderingen in plaats van als een ontwerpstrategie.

10G koper versus 10G glasvezel: afstand, kosten en waar iedereen wint

Geen van beide technologieën wint op elke as, dus de nuttige vraag is welk medium wint op de assen die uw project daadwerkelijk heeft. In grote lijnen bezit 10G-koper de laatste 100 meter waar eindpunten zich bevinden, dankzij de alomtegenwoordigheid van RJ45, PoE-ondersteuning en de lage componentkosten per kanaal. Glasvezel bezit alles daarbuiten: backbone-risers, campusverbindingen, routes met hoge interferentie en elk pad met groeiplannen voorbij 10 Gbps.

Afstand is meestal het eerste getal dat kopers vergelijken als ze 10G koper afwegen tegen glasvezel. Een 10GBASE-T-kanaal en een glasvezelverbinding lossen hetzelfde 10 Gbps-probleem op, maar toch overbruggen ze heel verschillende afstanden vanaf hetzelfde rack. In het onderstaande horizontale staafdiagram wordt het maximale bereik van de meest voorkomende media bij 10 Gbps weergegeven. Kopercategorieën zitten naast multimode glasvezel en een direct aangesloten twinax-assemblage, zodat de verhoudingen gemakkelijk te lezen zijn. Bij alle waarden wordt uitgegaan van een correct geïnstalleerd kanaal dat voldoet aan de normen.

Het patroon in deze grafiek is de architectuur van de meeste moderne gebouwen in miniatuur. Direct aangesloten twinax-assemblages hebben een hoogte van ongeveer 7 meter, waardoor ze een hulpmiddel in een rack zijn voor het aansluiten van aangrenzende schakelaars in plaats van een bekabelingssysteem. Cat6 bestrijkt ongeveer 55 meter bij 10 Gbps als de omstandigheden gunstig zijn, genoeg voor een aantal kastruimtes tussen de verdiepingen, maar nooit een gegarandeerd horizontaal ontwerp. Cat6A en Cat7 transporteren beide 10G-koper naar het volledige kanaal van 100 meter waar de gestructureerde bekabeling omheen is ontworpen, en dat aantal zorgt ervoor dat één telecomruimte een hele verdieping kan bedienen. OM3 multimode glasvezel verlengt dezelfde 10 Gbps tot 300 meter en OM4 tot 400 meter. Daarom gebruiken stijgleidingen en verbindingen tussen gebouwen standaard glasvezel. Samen gelezen beschrijven de balken een zuivere arbeidsverdeling: koper voor de horizontale laatste 100 meter, glasvezel daarboven en daarbuiten. Er is geen twisted-pair-optie voorbij 100 meter bij 10 Gbps, dus een run van 120 meter is een glasvezelbeslissing, ongeacht het budget. Er bestaan ​​latentieverschillen tussen 10GBASE-T en glasvezel, maar deze zijn klein genoeg om kantoor- en campustoepassingen in de meeste gevallen te negeren. Gewicht en diameter zijn ook van belang, omdat 10G-koperkabels dikker zijn dan hun gigabit-voorgangers en de stijgleidingruimte sneller vullen. Afstand heeft ook een wisselwerking met de topologie, aangezien een koperbereik van 100 meter doorgaans de kosten van tussenkasten op een typische verdieping wegneemt. Als er in uw gebouw al een OM3- of OM4-backbone is geïnstalleerd, zorgt het slimme ontwerp ervoor dat deze verticale distributie mogelijk blijft en Cat6A elke horizontale daling aankan.

De kosten bepalen evenveel projecten als de ruwe prestaties. Het budget voor één 10G-koperverbinding is verdeeld over vier categorieën: passieve componenten, actieve poorten, installatiearbeid en testen. De verhoudingen veranderen met de projectomvang, maar een typische kantoorrenovatie besteedt het grootste deel van zijn geld buiten de overstap. Het onderstaande ringdiagram toont een representatieve verdeling voor een enkel 10G-koperkanaal in een middelgrote upgrade. Beschouw het als een planningsratio en niet als een offerte.

De meest voorkomende planningsfout is dat je ervan uitgaat dat de kabelrekening het hele verhaal is. Passieve componenten hebben met ongeveer 40 procent het grootste aandeel, maar dat aandeel omvat alle aansluitingen, panelen en snoeren in het kanaal, en niet alleen de kabel zelf. Actieve poorten nemen ongeveer een kwart in beslag, en hier wordt de vergelijking tussen 10GBASE-T en SFP-glasvezel interessant, omdat de poortprijzen en het stroomverbruik merkbaar variëren tussen switch-generaties en de rekenkunde kunnen omdraaien bij grote implementaties. Installatiearbeid komt overeen met het actieve aandeel, en arbeid is waar 10G-koper meer zorg vraagt ​​dan gigabit, aangezien de nauwkeurigheid van de beëindiging en de bundelingsdiscipline rechtstreeks van invloed zijn op de kanaalmarges. Testen lijken met 10 procent klein, maar het is de goedkoopste verzekering in de grafiek, omdat certificering die één slechte beëindiging opmerkt, een volgend bezoek bespaart dat meer kost dan de tijd van de tester. Groothandelaars en projectkopers zouden ook de kanaalkosten moeten vergelijken in plaats van de componentprijs, aangezien een iets duurdere jack die sneller wordt geïnstalleerd de arbeidsgrens kan verlagen. Ook het volume is van belang: het bestellen van een complete kanaalkit bij één fabrikant is doorgaans voordeliger dan het assembleren van componenten bij meerdere leveranciers. Deze cijfers gaan uit van nieuwe bekabeling, en een renovatie met moeilijke trajecten duwt het arbeidsaandeel omhoog. Energiebudgetten verdienen ook een vermelding, omdat compacte 10GBASE-T-switchconfiguraties meer elektriciteit verbruiken dan glasvezelequivalenten, en dat blijkt uit de operationele kant van het grootboek. Herwerken is de onzichtbare vijfde emmer, en de zekerste manier om deze te verkleinen is door vanaf het begin componenten te kopen met verifieerbare testgegevens.

Belangrijkste conclusie: gebruik 10G-koper voor de laatste 100 meter waar de eindpunten zich bevinden, en geef de taak over aan glasvezel zodra de afstand de 100 meter overschrijdt, gebouwen doorkruist of te maken krijgt met ernstige interferentie.

Toepassingsscenario's en selectiepunten voor 10G koper

Waar 10G-koper vandaag zijn brood verdient

Horizontale bekabeling voor zakelijke kantoren blijft het klassieke geval: een Cat6A-kanaal van een gecentraliseerde telecomruimte naar elke werkplek, waardoor bureaus tegenwoordig met multi-gigabit worden bediend en met 10G als apparaten worden vernieuwd. Het Wi-Fi-verhaal is net zo belangrijk geworden, omdat moderne 802.11ax- en opvolger-toegangspunten multi-gigabit uplinks en krachtige PoE over dezelfde kabel willen, en een Cat6A 10G koperen druppel voldoet aan beide zonder een tweede circuit te hoeven trekken. Bewaking en gebouwautomatisering volgen dezelfde logica, aangezien NVR-uplinks, cameraaggregatie en controllerverkeer allemaal profiteren van speelruimte op kopertrajecten die onder de 100 meter blijven. In datacenters speelt 10GBASE-T een rol in end-of-row- en middle-of-row-topologieën voor runs tot 100 meter, terwijl in-rack-verbindingen op een paar meter doorgaans gebruik maken van twinax-assemblages en de verticale ruggengraat naar glasvezel beweegt. Slimme gebouwen en industriële randen ronden de lijst af, overal waar gateways, controllers en aggregatieschakelaars robuuste multi-gigabit-connectiviteit nodig hebben in elektrisch luidruchtige omgevingen zoals productievloeren of apparatuurzones op daken.

In de telecomruimte zelf is het patchpaneel de plek waar al deze horizontale lijnen terechtkomen, en de kwaliteit van het paneel bepaalt hoeveel marge de beëindiging overleeft. Een op categorie afgestemd, goed gebouwd paneel zorgt ervoor dat elke gecertificeerde link gecertificeerd blijft nadat de installateur het gebouw heeft verlaten. Daarom hoort de paneelselectie thuis in de specificatie en niet in de last-minute hardwarelijst.

Cat6A afgeschermde en UTP-patchpanelen Cat6A-patchpanelen met meerdere poorten en afgeschermde of niet-afgeschermde opties zorgen ervoor dat alle horizontale runs in de telecomruimte terechtkomen. Een goed gebouwd paneel dat in de categorie past, behoudt de gecertificeerde verbindingsprestaties, dus paneelkwaliteit hoort thuis in de specificatie. Bekijk Product →

Selectiepunten voor inkoopteams

1. Houd het hele kanaal op één categorie en één prestatieniveau, van kabel voor op de werkplek tot patchpaneel, omdat één enkele zwakke schakel het hele kanaal definieert.
2. Pas het afschermingsniveau aan de elektrische omgeving aan en controleer of uw team de afschermingen correct kan verbinden voordat u F/UTP, U/FTP of S/FTP kiest.
3. Controleer de thermische aannames van PoE: PoE met hoog vermogen verwarmt gebundelde kabels, dus plan conservatieve bundelgroottes en geef de voorkeur aan Cat6A voor 802.3bt-implementaties.
4. Vraag elke leverancier op de shortlist naar component- en kanaaltestgegevens over insertion loss, return loss, NEXT en alien crosstalk over de volledige nominale frequentie.
5. Evalueer de fabrikant achter de catalogus: interne gereedschappen, stabiele productiecapaciteit, OEM- en ODM-ondersteuning en verpakkingen die geschikt zijn voor distributie voorspellen allemaal soepelere projecten.
6. Valideer met monsters die door uw eigen installateurs zijn beëindigd voordat u een bulkaankooporder vrijgeeft, omdat vakmanschap in de echte wereld deel uitmaakt van het product.

Belangrijkste conclusie: koop het 10G-koperkanaal als één op elkaar afgestemd systeem van één verantwoordelijke fabrikant, en laat veldmonsters, en niet cataloguspagina's, de uiteindelijke beslissing nemen.

Installatie- en onderhoudsrichtlijnen voor betrouwbare 10G koperverbindingen

Installatieregels die het kanaal beschermen

De meeste 10G-koperproblemen worden geïnstalleerd en niet gefabriceerd, wat goed nieuws is omdat installatiegewoonten kunnen worden opgelost. Behoud de draaiing van elk paar helemaal tot aan het aansluitpunt en draai nooit meer dan ongeveer 13 millimeter los bij Cat6A-aansluitingen en -panelen. Respecteer de minimale buigradius, minimaal vier keer de buitendiameter van de kabel en meer voor afgeschermde ontwerpen, vooral achter frontplaten en in overvolle kasten. Houd horizontale trajecten gescheiden van niet-afgeschermde elektriciteitsleidingen en TL-armaturen, en vermijd lange parallelle paden langs motor- of verlichtingscircuits. Beperk de bundelgroottes en vervang te strakke kabelbinders door klittenband, omdat de verbrijzelingsdruk de paargeometrie verstoort waarvan 10GBASE-T afhankelijk is. Sluit af met de juiste matrijzen en gereedschappen op categorie-geclassificeerde hardware, certificeer vervolgens elke permanente link en het volledige kanaal, en voeg buitenaardse overspraak-spotchecks toe op de dichtste panelen.

De apparatuursnoeren aan beide uiteinden verdienen dezelfde ernst als de vaste kabel, omdat een koopjessnoer een gecertificeerd kanaal ongedaan kan maken. Houd een voorraad van geteste, op categorie afgestemde snoeren in standaardlengtes aan, zodat installateurs nooit hoeven te improviseren met restjes van een ouder project.

Cat6A- en Cat8-patchkabels Categorie-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Bekijk Product →

De plant gezond houden na overdracht

Label beide uiteinden van elke link met dezelfde identificatie, houd stofbescherming op ongebruikte poorten en onderhoud een patchdiscipline die elke beweging, toevoeging en wijziging registreert. Certificeer elke link die opnieuw wordt beëindigd of omgeleid, opnieuw, in plaats van ervan uit te gaan dat deze nog steeds aan de eisen voldoet. Vervang beschadigde patchkabels in plaats van ze opnieuw te krimpen, omdat in het veld gekrompen reparaties zelden aan Cat6A-toleranties voldoen. Plan een periodieke audit waarbij monsters worden genomen van kanalen, kasttemperaturen in zones met hoge PoE worden gecontroleerd en de documentatie wordt afgestemd op wat zich daadwerkelijk in de racks bevindt. Planten die deze routine volgen, slagen jaren later zonder problemen voor de 10G-koperaudits, en planten die deze routine overslaan ontdekken meestal het verschil tijdens een verhuizing, toevoeging of verandering op het slechtst mogelijke moment.

Belangrijkste conclusie: een 10G-koperkanaal is slechts zo goed als de slechtste afsluiting, dus handhaaf de regels voor twist, buigradius, bundeling en certificering bij de installatie en blijf na elke wijziging opnieuw certificeren.

FAQ: 10G kopervragen die kopers het meest stellen

Onderstaande vragen komen herhaaldelijk terug in gesprekken met distributeurs, integrators en projectaannemers. De antwoorden zijn kort en praktisch gehouden, zodat u ze direct in uw eigen projectdocumentatie kunt opnemen.
