Hoe u de beste Cat7 Keystone-aansluiting kiest voor uw netwerkinstallatie？

Het beste kiezen Kat7 keystone-aansluiting komt neer op drie kernfactoren: afschermingstype (STP vs. FTP), stijl van connectorafsluiting (zonder gereedschap vs. punch-down) en compatibiliteit met de geleidermeter van uw kabel . Als u dit goed doet, zal uw netwerk consistent de Kat7-bandbreedte van 600 MHz bereiken over afstanden tot 100 meter. In de onderstaande secties wordt elk beslissingspunt opgesplitst met specifieke specificaties, vergelijkingen en praktijkgerichte richtlijnen.

Wat maakt een Keystone Jack "Cat7-compatibel"

Cat7 is een ISO/IEC 11801 Klasse F-standaard, geen TIA/EIA-standaard, wat betekent dat de specificatiedetails verschillen van de meer gebruikelijke Cat5e/Cat6-classificaties. Een echte Cat7 keystone-jack moet aan de volgende minimale prestatiedrempels voldoen:

Merk dat op Cat7 schrijft volledige afscherming voor elk onderdeel voor , inclusief de keystone-aansluiting zelf. Elke jack met het label "Cat7" maar zonder individuele paarafscherming plus een algehele vlecht voldoet niet aan de norm, ongeacht marketingclaims.

Afschermingstypen: waarom S/FTP niet onderhandelbaar is voor Cat7

Cat7-kabels maken gebruik van een S/FTP-constructie (Screened Foiled Twisted Pair): elk van de vier paren is afzonderlijk in folie gewikkeld en vervolgens wordt de hele bundel omhuld door een gevlochten scherm. Een Cat7 keystone jack moet dat afschermingspad ononderbroken voortzetten. Dit is wat elk afschermingslabel eigenlijk betekent:

• FTP/ScTP – Alleen enkele overallfolie. Geschikt voor Kat6A, onvoldoende voor Cat7.
• S/FTP – Individueel paar folies plus buitenvlecht. Minimaal vereist voor Cat7.
• SF/FTP – Individueel paar folies plus buitenvlecht plus buitenfolie. Overtreft Cat7-vereisten; vaak gebruikt voor industriële omgevingen of omgevingen met hoge interferentie.

Een kapotte afscherming op het aansluitpunt fungeert als antenne en nodigt EMI-indringing uit. In de praktijk Alien overspraak (AXT) kan tot 30 dB toenemen als het schild niet goed op de aansluiting is geaard – genoeg om een 10GBase-T-link volledig offline te halen.

Het schild correct aarden

Een afgeschermde aansluiting is alleen nuttig als deze aan één uiteinde is geaard (de kant van het patchpaneel of de muurplaat). Aarding aan beide uiteinden creëert een aardlus. Zoek naar aansluitingen met een geïntegreerde metalen behuizing die rechtstreeks op een geaard patchpaneelframe kan worden geklikt. Hierdoor is er geen aparte pigtail-aardedraad nodig en worden installatiefouten verminderd.

GG45 versus TERA: het juiste Cat7-connectorformaat kiezen

Cat7 maakt geen gebruik van een standaard RJ45-interface. Twee connectorsystemen domineren, en het selecteren van de verkeerde betekent het kopen van incompatibele patchkabels en faceplates:

Voor de meeste thuislaboratoria en implementaties in kleine bedrijven, GG45 is de praktische keuze omdat bestaande RJ45-patchkabels nog steeds op Cat6A-prestatieniveaus zullen werken, terwijl native Cat7-patchkabels de volledige 600 MHz bandbreedte ontsluiten.

Beëindigingsstijl: zonder gereedschap versus punch-down

De manier waarop u de kabel in de aansluiting aansluit, heeft invloed op zowel de installatietijd als de betrouwbaarheid op lange termijn. Cat7 keystone-aansluitingen zijn verkrijgbaar in twee primaire beëindigingsstijlen:

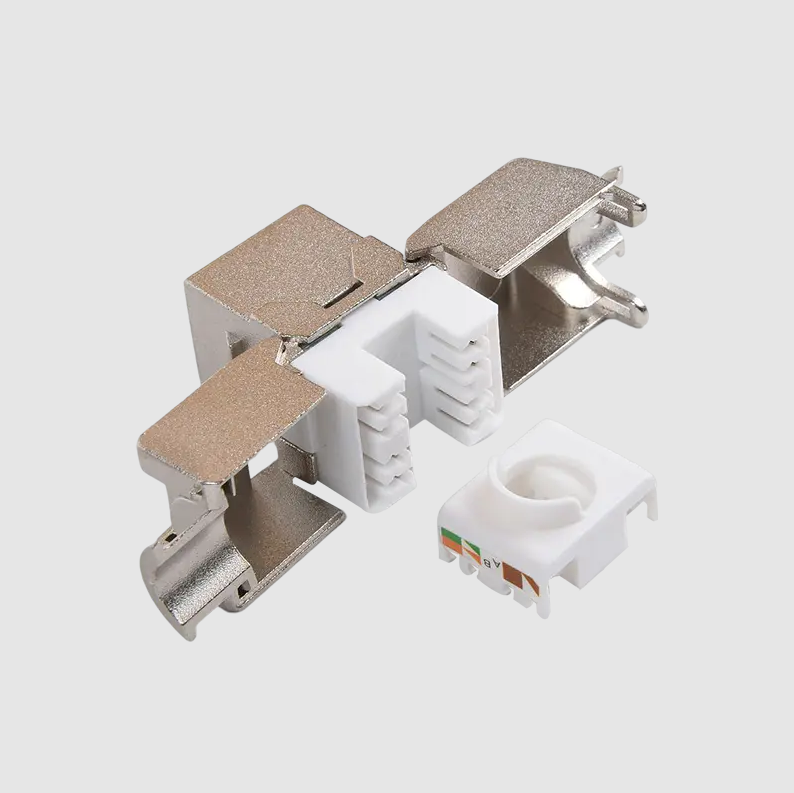

Gereedschapsloze (IDC-clip) beëindiging

Geleiders worden in gelabelde sleuven gestoken en een kap wordt naar beneden geklikt, waardoor tegelijkertijd wordt gesneden en contact wordt gemaakt. Voordelen zijn onder meer een snellere installatie (doorgaans minder dan 2 minuten per aansluiting eenmaal geoefend), geen punch-down tool nodig, en een lager risico op het overdrijven van geleiders. De wisselwerking is iets hogere kosten per eenheid en een minder vertrouwd gevoel voor ervaren installateurs die gewend zijn aan traditionele methoden.

Punch-Down (110-stijl) beëindiging

Een 110 punch-down tool drijft elke geleider in een IDC-sleuf. Deze methode is de industriestandaard op het gebied van gestructureerde bekabeling en wordt geprefereerd door professionals die grootschalige patchpaneelwerkzaamheden uitvoeren. Zorg ervoor dat uw punch-down-tool voor Cat7 een instelling met lage impact — overmatige kracht kan het folieschild van individuele paren beschadigen, waardoor de bescherming waarvoor u betaald heeft, achteruitgaat.

Welke moet je kiezen?

• DIY of kleine series (1–10 aansluitingen): Zonder gereedschap is sneller en vermijdt de kosten van kwaliteitsgereedschap.
• Professionele of grote series (20 jacks): Punch-down met een gekalibreerd hulpmiddel levert consistentere resultaten op schaal op.
• Retrofit of krappe ruimtes: Gereedschapsloze krikken hebben doorgaans een compacter achterprofiel, waardoor ze gemakkelijker te gebruiken zijn achter ondiepe muurdozen.

Compatibiliteit met geleidermeters: de aansluiting afstemmen op uw kabel

Cat7-kabels worden vervaardigd in varianten met vaste kern en soepele kern, die elk een ander IDC-contactontwerp vereisen:

• Massieve geleider (22–24 AWG): Standaard voor inbouwkasten. IDC-contacten doorboren de isolatie netjes op massieve draad. Gebruik geen gestrande aansluitingen met massieve kabel; de contactvleugels kunnen niet goed op hun plaats zitten, waardoor er intermitterende continuïteit ontstaat.
• Gestrande geleider (26–28 AWG): Gebruikt voor patchkabels. IDC-contacten met gestrande classificatie hebben een bredere sleuf om meerdere filamenten vast te pakken. Het gebruik van een alleen massieve aansluiting op gestrande kabel leidt tot een hoge contactweerstand en signaalverlies.
• Aansluitingen met dubbele classificatie (22-26 AWG): Accepteer beide soorten geleiders. Aanbevolen als u niet zeker bent van de kabelspecificaties of als u een gemengde omgeving bouwt.

Controleer vóór aankoop altijd of het op de jackbehuizing afgedrukte AWG-bereik overeenkomt met de geleiderdikte van uw kabel.

Bedradingsconfiguratie: T568A versus T568B

Kat7 keystone-aansluitings ondersteunen zowel de T568A- als de T568B-bedradingsschema's. Het schema zelf heeft geen invloed op de prestaties – waar het om gaat is de consistentie van elke aansluiting, patchpaneel en patchkabel in dezelfde run. Door T568A aan de ene kant te combineren met T568B aan de andere kant ontstaat een crossover-kabel, die niet werkt met standaard netwerkswitches.

• T568B komt het meest voor in Noord-Amerikaanse commerciële installaties.
• T568A heeft de voorkeur in overheids- en sommige internationale installaties, en is vereist door ANSI/TIA-570-C voor bedrading in woningen.

De meeste Cat7-aansluitingen bevatten kleurgecodeerde bedradingsschema's voor beide schema's op de behuizing of in de verpakking. Kies er een en documenteer uw keuze – dit beschermt iedereen die jaren later onderhoud doet.

Belangrijkste specificaties die u moet controleren voordat u koopt

Gebruik deze checklist bij het evalueren van een Cat7 keystone jack-lijst of gegevensblad:

1. Nominale bandbreedte: Moet ≥ 600 MHz zijn. Alles lager is Cat6A of lager.
2. Afscherming: S/FTP-constructie met een geleidende behuizing die past op een geaard paneel.
3. Invoegverlies bij 600 MHz: Moet ≤ 0,4 dB zijn volgens het ISO/IEC 11801-kanaalmodel.
4. VOLGENDE (Near-End Crosstalk) op 600 MHz: Zoek naar waarden ≥ 60 dB voor een marge boven het minimum.
5. Retourverlies bij 600 MHz: ≥ 15 dB is een praktische drempel voor 10GBase-T-betrouwbaarheid.
6. Geleider bereik: Controleer of deze overeenkomt met de AWG van uw kabel (doorgaans 22–24 AWG voor massieve inbouw Cat7).
7. Paringscycli: Kwaliteitsjacks zijn geschikt voor ≥ 750 inserties. Budgeteenheden specificeren vaak slechts 200.
8. Contactbeplating: Vergulde contacten (≥ 50 µin) zijn bestand tegen oxidatie en behouden na verloop van tijd een lage contactweerstand.

Veelvoorkomende installatiefouten die de Cat7-prestaties verslechteren

Zelfs de jack met de hoogste specificaties kan ondermaats presteren als hij verkeerd wordt geïnstalleerd. Dit zijn de meest voorkomende fouten:

• Overmatig losdraaien bij beëindiging: Cat7 staat een maximum van 13 mm (0,5 inch) van een ongetwiste geleider op de aansluiting. Als u dit overschrijdt, neemt de overspraak toe en kan een kanaalcertificeringstest mislukken.
• Het niet onderhouden van de druppellus op het schild: Wanneer u afgeschermde kabel door gaten in de muur leidt, laat dan een kleine lus achter om te voorkomen dat vocht langs de vlecht de behuizing van de jack binnendringt.
• Kabelbinders te strak aandraaien: Het samendrukken van S/FTP-kabels in bochten vervormt de afzonderlijke paarfolies, waardoor impedantie-discontinuïteiten ontstaan. Gebruik klittenbandsluitingen in plaats van plastic ritssluitingen op Cat7-trajecten.
• Overtredingen van de minimale buigradius: Cat7-kabel heeft een minimale buigradius van 8× de kabeldiameter (typisch ~60 mm voor kabel met een diameter van 7,5 mm). Strakkere bochten veroorzaken reflecties die de retourverliestests niet doorstaan.
• Het mengen van afgeschermde en niet-afgeschermde componenten: Het gebruik van een Cat7-aansluiting op een niet-afgeschermde Cat6A-kabel, of omgekeerd, doet het afschermingsvoordeel teniet en creëert aarddiscontinuïteiten.

Wanneer te kiezen Cat7 Keystone-aansluitingen versus Cat6A

Cat7-infrastructuur kost ongeveer 20-35% meer dan een gelijkwaardige Cat6A-installatie. Die premie is in specifieke scenario’s gerechtvaardigd, maar in andere niet nodig:

Uw Cat7-beëindiging testen na installatie

Een veldtester is de enige manier om te bevestigen dat een Cat7-kanaal aan de specificaties voldoet. Eenvoudige wiremap-testers zijn onvoldoende: ze meten geen frequentiedomeinparameters. Gebruik een tester die daartoe in staat is Nauwkeurigheid niveau IIIe of niveau IV (volgens IEC 61935-1) om een Cat7-kanaal te certificeren. Belangrijkste tests om uit te voeren:

• Draadkaart: Controleert de pincontinuïteit en de afwezigheid van gekruiste, gesplitste of omgekeerde paren.
• Invoegverlies sweep (tot 600 MHz): Bevestigt dat de signaalverzwakking binnen de Cat7-kanaallimiet blijft over het gehele frequentiebereik.
• VOLGENDE en FEXT: Overspraakmetingen die problemen met niet-gedraaide geleiders op het aansluitingspunt opsporen.
• Continuïteit afschermen: Controleert of de afvoerdraad of vlecht van begin tot eind is aangesloten zonder kortsluiting naar de geleiderparen.

Als een kanaal uitvalt, zijn de meest voorkomende boosdoeners het overmatig losdraaien van de aansluiting, een beschadigde paarfolie of een ontbrekende aardeverbinding op het schild - allemaal te verhelpen door de aansluiting opnieuw af te sluiten in plaats van de kabel te vervangen.
