Hoe u de juiste koperkabeltester kiest voor gestructureerd bekabelingswerk

Een installateur staat bij een nieuw aangekleed 24-poorts patchpaneel met in de ene hand een handheld tester en in de andere hand een PoE-camera die steeds offline valt. De verbinding passeert de continuïteit, maar de taak mislukt nog steeds bij de switch. Die kloof is de reden waarom een ​​koperen kabeltester moet worden gekozen op basis van de vraag die hij beantwoordt, en niet op basis van het aantal LED's op de behuizing. Een continuïteitspieper kan bewijzen dat er koper is aangesloten. Een wiremap-tester kan laten zien welke pinnen gekruist zijn. Een lengte- en tijddomeinreflectometerfunctie kan wijzen op een gebroken kabel of een brugkraan. Een kwalificatie- of certificeringstester kan aantonen of de koppeling voldoende prestatieruimte heeft voor de toepassing. De juiste aankoopbeslissing begint met de mislukkingen die u verwacht te vinden, de normen die u moet documenteren en het aantal koppelingen dat uw team elke week beëindigt.

Wat een koperkabeltester moet bewijzen voordat u een link accepteert

Een koperkabeltester is niet één productcategorie. Het is een familie van instrumenten met heel verschillende taken. Aan de onderkant beantwoordt een eenvoudige continuïteitstester een beperkte vraag: is er een geleidend pad van het ene uiteinde van de kabel naar het andere? Dat is handig voor een snelle controle van een verdacht patchsnoer, een luidsprekerlijn of een alarmcircuit. Het is niet genoeg voor een datalink die Gigabit Ethernet, PoE of een garantieoverdracht moet ondersteunen.

Een wiremap-tester voegt pin-voor-pin-verificatie toe. Het kan een gekruist paar, een gesplitst paar, een kortsluiting tussen geleiders of een ontbrekende verbinding op één pin opvangen. Voor verplaatsingen, toevoegingen en wijzigingen worden een toongenerator en probe vaak gecombineerd met wiremap, zodat een technicus een ongelabelde kabel in een overvol rek kan lokaliseren. Die combinatie is praktisch bij onderhoudswerkzaamheden, maar meet nog steeds geen lengte of hoogfrequente prestaties.

Een lengte- en foutlocatietester maakt gebruik van tijddomeinreflectometrie of een soortgelijke pulsmethode om de afstand tot een breuk, kortsluiting of slechte afsluiting te schatten. Dit is waar een koperkabeltester een tool voor probleemoplossing wordt in plaats van een go- of no-go-box. Als een verbinding uitvalt en de kabel in een leegte in het plafond verdwijnt, kan het verschil tussen een breuk van 12 meter en een breuk van 42 meter beslissen of het team één muur of de hele gang opent.

Kwalificatietesters en certificeringstesters zitten daarboven. Een kwalificatie wordt vaak gebruikt om te controleren of een bestaande link een genoemde Ethernet-snelheid of PoE-klasse kan ondersteunen. Een certificeerder meet een bekabelingsnorm en stelt een rapport op dat aan een klant, een adviseur of een garantieprogramma kan worden overhandigd. De onderstaande tabel laat zien hoe de beslissing verandert per testerklasse.

Voor een aannemer is het praktische antwoord vaak een tweeledige kit. Een compacte wiremap- en toontester verwerkt de dagelijkse serviceoproepen, terwijl een kwalificatie- of certificeringseenheid wordt geboekt voor projectacceptatie. Voor een distributeur of groothandel geldt dezelfde logica voor de aandelenselectie: zorg voor de testerklasse die overeenkomt met de projecten die uw klanten daadwerkelijk uitvoeren, en niet alleen de hoogste specificatie op de datasheet.

De vier testlagen: continuïteit, wiremap, lengte en prestaties

Kopertesten worden eenvoudiger te plannen wanneer deze in vier lagen worden opgesplitst. De eerste laag is continuïteit. Dit is de eenvoudigste controle en het gemakkelijkst verkeerd te lezen. Een verbinding kan op elke geleider continuïteit hebben en toch falen omdat de paren gesplitst zijn, de aansluiting te ver is losgedraaid of de kabel tot de verkeerde categorie behoort. Continuïteit is een startpunt, geen acceptatieresultaat.

De tweede laag is wiremap. Een goede koperkabeltester moet de pin-to-pin mapping duidelijk weergeven, inclusief de continuïteit van de afscherming op afgeschermde verbindingen. Wiremap vangt omgekeerde paren, gekruiste paren, gesplitste paren en open of korte broeken op. In een patchpaneelomgeving zijn wiremap-resultaten ook een snelle manier om te bevestigen dat het poortlabel, het stopcontactlabel en de patchpaneelpoort allemaal naar dezelfde fysieke link verwijzen. Dat klinkt eenvoudig, maar labelfouten zijn een veelvoorkomende bron van callbacks.

De derde laag is de lengte en de foutlocatie. Lengte is om twee redenen belangrijk. Ten eerste kan een verbinding die de limiet voor de kanaallengte overschrijdt, nog steeds een basiswiremap doorstaan, maar niet presteren bij hogere frequenties. Ten tweede helpt een afstandsmeting een technicus een beschadigd gedeelte te vinden zonder te raden. Een tester die de afstand tot de fout weergeeft, samen met een opgeslagen kabelbibliotheek voor verschillende voortplantingssnelheden, is nuttiger dan een tester die alleen een generieke foutcode weergeeft.

De vierde laag is prestatie. Dit omvat invoegverlies, retourverlies, near-end overspraak en andere parameters die van belang zijn voor Cat5e-, Cat6-, Cat6A- en Cat7-koppelingen. Het behandelt ook PoE-gedrag. Een verbinding kan een wiremap passeren en toch warm worden, de spanning laten vallen of de onderhandeling mislukken wanneer een apparaat met voeding is aangesloten. Een koperen kabeltester met weerstands- en PoE-belastingtests kan problemen aan het licht brengen die een eenvoudige wiremap-eenheid zal missen.

• Continuïteit: bevestigt een geleidend pad, maar geen paargeometrie of prestaties.
• Draadkaart: bevestigt de pinvolgorde en de continuïteit van het schild, en vangt gesplitste paren op.
• Lengte en TDR: lokaliseert pauzes, kortsluitingen en slechte beëindigingen op afstand.
• Prestaties en PoE: controleert of de link de beoogde toepassing kan ondersteunen.

Bij een gestructureerd bekabelingsproject dienen deze lagen in volgorde te worden aangebracht. Certificeer een link niet voordat de wiremap schoon is. Ga niet achter een prestatiefout aan voordat u de aansluiting en de patchkabel heeft gecontroleerd. Een tester is het meest waardevol als hij die reeks verkort, niet als hij één enkel groen resultaat oplevert dat de reden voor een fout verbergt.

Waar kopertesters passen in een gestructureerd bekabelingsproject

Een praktische manier om acceptatiewerk te plannen, is door te kijken naar waar de aandacht doorgaans via een koperen verbinding naartoe gaat. Het onderstaande diagram is een illustratieve planningsweergave en geen benchmark voor een specifieke locatie. Het is bedoeld om een ​​projectteam te helpen beslissen welke testfuncties de meeste tijd verdienen en welke met een eenvoudiger instrument kunnen worden afgehandeld.

Voor een aannemer is het schema nuttig omdat het testwerk scheidt van overdrachtswerk. Een koppeling kan technisch verantwoord zijn en toch aanleiding geven tot een geschil als de poortlabels, testrecords en patchpaneelschema's niet overeenkomen. Een koperen kabeltester die de resultaten opslaat en deze in een schoon formaat exporteert, vermindert die wrijving. Het maakt het ook gemakkelijker om een ​​mislukte link te vergelijken met een bekende goede referentielink op dezelfde verdieping.

Voor een facilitair team suggereert dezelfde grafiek een ander kooppatroon. Het team heeft mogelijk niet voor elke zet, toevoeging en wijziging een volledige certificeringseenheid nodig. Een compacte wiremap- en lengtetester plus een kleine set referentie-patchsnoeren kunnen de meeste dagelijkse controles aan. De certificatie-eenheid kan worden gereserveerd voor nieuwbouw, grote upgrades of gevallen waarin een klant formele rapporten nodig heeft. Die splitsing beschermt het kapitaalbudget en houdt de eenvoudigere tester beschikbaar voor snelle respons.

Voor een distributeur of groothandelaar kan het diagram een ​​productmix begeleiden. Klanten die keystone-jacks, patchpanelen en faceplates installeren, hebben testers nodig die passen bij de categorieën die zij verkopen. Een klant die voornamelijk met Cat6- en Cat6A-koppelingen werkt, zal zich zorgen maken over wiremap, schildcontinuïteit, lengte en PoE-controles. Een klant die aan spraak- of besturingsbedrading op lage snelheid werkt, geeft wellicht meer om toon en continuïteit. Door slechts één testerklasse in voorraad te hebben, ontstaat er een gat aan de ene kant van de markt.

Het aansluiten van hardware heeft invloed op wat de tester ziet

Een koperen kabeltester meet de bestaande verbinding, niet de opgegeven verbinding. Dat onderscheid is van belang omdat de verbindende hardware deel uitmaakt van het elektrische pad. Een Cat6 keystone-aansluiting die te veel is losgedraaid, een patchpaneel met een losse achteraansluiting of een patchkabel met een beschadigde stekker kunnen allemaal een storing veroorzaken die lijkt op een kabelprobleem. Controleer de aansluitpunten en de patchsnoeren voordat u een kabeltraject vervangt.

Keystone-aansluitingen zijn een veelvoorkomend zwak punt bij veldafsluitingen. De aansluiting kan geschikt zijn voor Cat6 of Cat6A, maar de prestaties zijn afhankelijk van het paarbeheer, de plaatsing van de geleiders en de trekontlasting. Een tester met een duidelijk wiremap-display en een lengteaflezing kan helpen een slechte afsluiting te onderscheiden van een kabelbreuk. Als de lengte correct is en de wiremap schoon is, maar het prestatieresultaat marginaal is, is de volgende controle meestal de aansluiting en de patchkabel, en niet de bulkkabel.

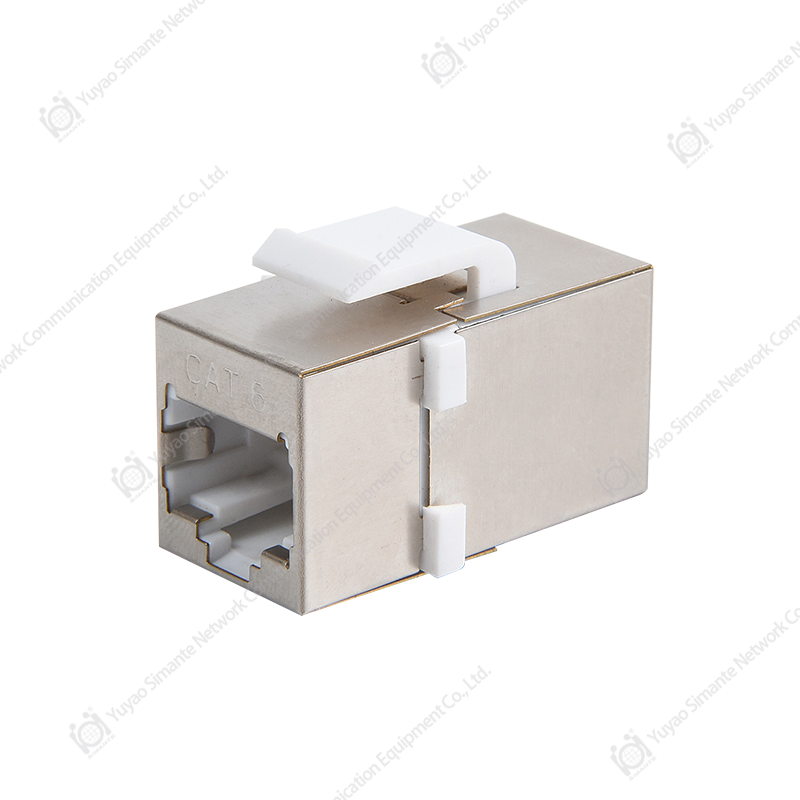

CAT6 Keystone-aansluitingen in afgeschermde, UTP- en gereedschapsloze varianten Vergelijk afgeschermde, UTP-, gereedschapsloze en schuine CAT6-aansluitingen met 110 of Krone IDC-afsluiting wanneer veldresultaten wijzen op afsluiting in plaats van op bulkkabel. Bekijk Product →

Patchpanelen creëren een soortgelijk effect aan het andere uiteinde van de link. Een paneel met hoge dichtheid kan er vanaf de voorkant netjes uitzien en toch een slechte aansluiting aan de achterkant op één poort hebben. Wanneer een tester een fout meldt op een enkele poort, vergelijk deze dan met een aangrenzende poort op hetzelfde paneel. Als de naburige poort met hetzelfde patchsnoer en dezelfde testopstelling doorgaat, is de fout waarschijnlijker in de paneelafsluiting of de horizontale kabel dan in de tester.

Frontplaten en opbouwdozen zijn mechanische onderdelen, maar beïnvloeden ook de koppeling. Een frontplaat die druk uitoefent op de krik, of een opbouwdoos die de kabel buiten zijn buigradius buigt, kan een retourverliesprobleem veroorzaken dat pas optreedt nadat de afdekking is geïnstalleerd. Test de koppeling met de aanwezige eindmontage wanneer het project dit toelaat. Een koperen kabeltester die wordt gebruikt voordat de afdekking wordt aangebracht, kan een probleem over het hoofd zien dat verschijnt nadat de kabel in de doos is aangebracht.

Voor kopers die zowel testers aanschaffen als hardware aansluiten, helpt het om met een fabrikant te werken die het hele kopersysteem begrijpt. Een leverancier die de aansluitingen, de bedrading van het patchpaneel en de testlimieten kan uitleggen, is nuttiger dan een leverancier die alleen een prijs per stuk opgeeft. Dat geldt vooral voor een groothandel die een kit voor aannemers bouwt, omdat de kit testers, patchkabels, aansluitingen en panelen moet bevatten die in het veld compatibel zijn.

PoE, afgeschermde kabels en de fouten die niet in een wiremap verschijnen

Power over Ethernet heeft het testen van koper belangrijker gemaakt, niet minder. Een verbinding die gegevens perfect bij een laag vermogen overdraagt, kan uitvallen wanneer een apparaat met stroomvoorziening stroom trekt. De symptomen kunnen subtiel zijn: een camera start 's nachts opnieuw op, een access point valt onder belasting of een PoE-telefoon werkt op de ene poort maar niet op de andere. Een eenvoudige wiremap-tester kan aangeven dat alle acht geleiders correct zijn, maar toch de oorzaak missen.

Een veelvoorkomend probleem is de onbalans in de weerstand. Als één geleider in een paar een hogere weerstand heeft dan zijn partner, kan de verbinding een eenvoudige continuïteitscontrole doorstaan, maar onder PoE-belasting overmatige verwarming of spanningsval veroorzaken. Een tester met weerstandsmeting en PoE-belastingtest kan die toestand aan het licht brengen. Een ander probleem is een slechte krimp- of isolatieverplaatsingsverbinding, waardoor de weerstand verandert wanneer de kabel opwarmt. Deze fouten zijn moeilijk te vinden met een statische test, dus een tester die een belasting toepast of weerstandswaarden registreert, is informatiever.

Afgeschermde kabels voegen een extra laag toe. Op een F/UTP- of S/FTP-verbinding is de afscherming geen datageleider, maar heeft deze toch continuïteit en een goede verbinding nodig. Als de afvoerdraad aan één uiteinde open is, kan de verbinding de wiremap passeren en zich nog steeds slecht gedragen in een omgeving met elektrische ruis. Een tester die de continuïteit van het schild controleert en het schildpad kan identificeren, is handig voor industriële locaties, ziekenhuizen en draadloze toepassingen waar elektromagnetische interferentie een reëel probleem is.

PoE verandert ook de acceptatievraag. Het team moet mogelijk niet alleen bevestigen dat de link voldoet aan een bekabelingscategorie, maar ook dat het kanaal de vereiste vermogensklasse kan leveren over de geïnstalleerde lengte. Dat is geen reden om de certificering over te slaan. Het is een reden om een ​​PoE-check toe te voegen aan de acceptatieprocedure en het resultaat vast te leggen met het link-ID. Als een apparaat later uitvalt, wordt in het record weergegeven of de verbinding onder belasting is getest en wat de tester heeft gerapporteerd.

Voor een aannemer is de praktische regel eenvoudig: gebruik een continuïteitstester niet als enige tool op een PoE-project. Gebruik een koperen kabeltester die wiremap, lengte, weerstand en PoE-gedrag kan weergeven, en bewaar een bekende goede referentieverbinding ter vergelijking. Die referentielink is vaak nuttiger dan een lange lijst met specificaties, omdat het de technicus een basislijn geeft onder dezelfde omstandigheden.

Een praktijktestprocedure die het aantal terugbelverzoeken vermindert

Een tester is slechts zo goed als de procedure eromheen. De volgende reeks is een praktische veldroutine voor koperverbindingen. Het is geen vervanging voor de projectspecificatie, maar het helpt een team consistente resultaten te behalen en herhaalde bezoeken te voorkomen.

1. Bevestig de linkidentiteit voordat u gaat testen. Zorg ervoor dat het stopcontactlabel, de patchpaneelpoort en de plattegrond overeenkomen. Een correcte test op de verkeerde poort is nog steeds een verkeerd resultaat.
2. Inspecteer de beëindiging. Controleer het losdraaien van het paar, de plaatsing van de aders, de trekontlasting en de buigradius bij de aansluiting, het paneel en de frontplaat.
3. Test waar mogelijk met de laatste patchkabels. Een referentiesnoer waarvan u weet dat het goed werkt, helpt een verbindingsfout te onderscheiden van een kabelstoring.
4. Voer eerst wiremap uit en bescherm de continuïteit. Los opens, shorts, gekruiste paren en gesplitste paren op voordat u overgaat tot prestatietests.
5. Controleer lengte en foutafstand. Vergelijk de meetwaarde met de ontwerplengte en de kabelbibliotheekinstelling.
6. Voer de vereiste prestatietest uit voor de categorie en toepassing. Sla het resultaat op met de link-ID en de testerinstellingen.
7. Voeg een PoE-controle toe wanneer de link een apparaat van stroom voorziet. Noteer het resultaat en noteer de apparaatklasse of belastingstoestand.
8. Test opnieuw na eventuele herstelwerkzaamheden. Bewerk een mislukt resultaat niet in een voldoende; maak een nieuw record zodat de geschiedenis duidelijk is.

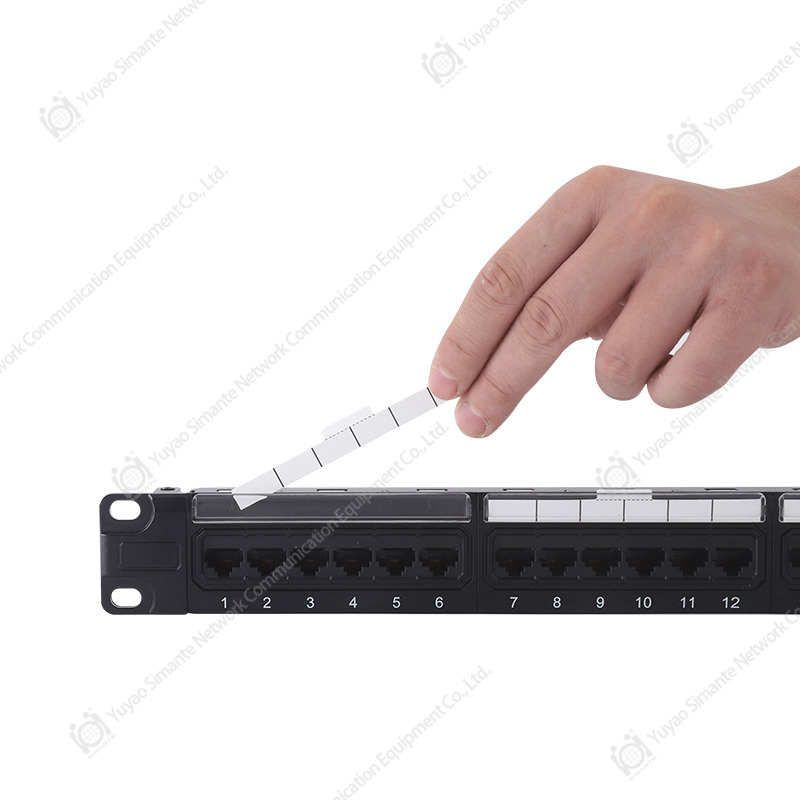

CAT6-patchpanelen voor in racks gemonteerde gestructureerde bekabeling Bekijk 0,5U tot 2U UTP en afgeschermde CAT6-panelen met 110/Krone IDC-afsluiting bij het matchen van bekabelingshardware en testopstelling voor een project. Bekijk Product →

Deze procedure helpt ook als een project een mix van Cat6- en Cat6A-hardware gebruikt. De testerinstellingen, de referentiesnoeren en de verbindingslimieten moeten overeenkomen met de te testen categorie. Een Cat6A-link die is getest met een Cat6-adapter of een Cat5e-referentiekabel kan een resultaat opleveren dat technisch geldig is bij de verkeerde opstelling. Houd adapters en referentiesnoeren gelabeld en controleer ze als een resultaat inconsistent lijkt met de rest van de vloer.

Voor een projectmanager is de meest waardevolle output niet één resultaat. Het is een set records die laat zien wat er is getest, met welke instellingen, door wie en wanneer. Een koperkabeltester met opslag- en exportfuncties maakt dat mogelijk. Als de tester geen opslagruimte heeft, moet het team nog steeds een handmatig logboek bijhouden met de link-ID, het testtype, het resultaat en herstelnotities. Het logboek beschermt de aannemer als een link later in twijfel wordt getrokken.

Inkoopchecklist voor distributeurs en aannemers

Het kopen van een koperkabeltester is zowel een aankoopbeslissing als een technische beslissing. De laagste prijs per eenheid kan misleidend zijn als de tester niet over de adapters, firmware-ondersteuning of kalibratiepad beschikt die nodig zijn voor de projecten in kwestie. De volgende checklist helpt een aannemer of distributeur aanbiedingen te vergelijken op de punten die van invloed zijn op het veldgebruik.

• Testfuncties: bevestig wiremap, lengte, toon, TDR, PoE en prestatiemogelijkheden ten opzichte van de daadwerkelijke projectmix.
• Categorie-ondersteuning: controleer de aangegeven ondersteuning voor Cat5e-, Cat6-, Cat6A- en Cat7-koppelingen, inclusief afgeschermde varianten.
• Connector- en adapterassortiment: controleer of de tester de stekkers en adapters accepteert die in de regio en op het project worden gebruikt.
• Kalibratie en service: vraag naar kalibratie-intervallen, servicedoorlooptijden en firmware-updates.
• Resultaatbeheer: controleer de opslag, het exportformaat, de linklabeling en de rapportagesoftware.
• Duurzaamheid in het veld: bekijk de levensduur van de batterij, de bescherming van de behuizing, de leesbaarheid van het scherm en de bedrijfstemperatuur.
• Training en documentatie: vraag een snelstartgids en trainingsmateriaal voor nieuwe technici aan.
• Ondersteuning van leveranciers: bevestig dat de fabrikant of groothandel vervangende adapters en referentiesnoeren kan leveren.

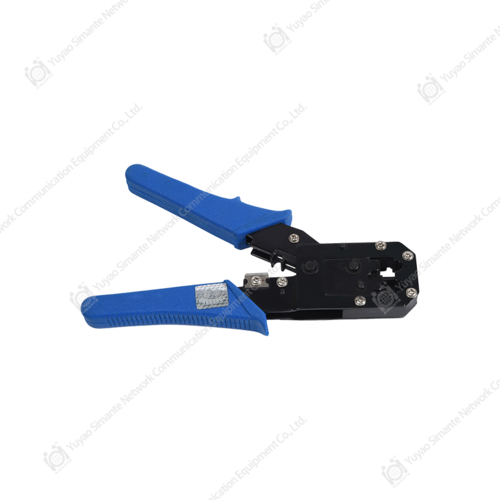

Krimp- en eindgereedschappen voor netwerkbekabelingsinstallaties Bekijk krimp- en afsluitgereedschappen voor 8P modulaire, 90 graden en 180 graden connectoren bij het samenstellen van een bekabelingsset rond de behoeften van testers en connectoren. Bekijk Product →

Voor een distributeur moet de tester worden geëvalueerd als onderdeel van een bekabelingsset. De kit kan een koperkabeltester, referentiepatchkabels, een toonsonde, een krimptang en een selectie keystone-aansluitingen en frontplaten bevatten. Een aannemer die alleen de tester koopt, komt mogelijk later terug voor de accessoires, maar een kit die past bij de lokale projectmix is ​​gemakkelijker te verkopen en gemakkelijker te ondersteunen. Dezelfde logica geldt voor een groothandel die meerdere installateurs bedient: de productmix moet de categorieën en connectoren weerspiegelen die samen bewegen.

Vraag bij het vergelijken van een fabrikant of leverancier om een ​​duidelijke verklaring van wat de tester wel en niet meet. Een goede leverancier zal het verschil tussen continuïteit, kwalificatie en certificering uitleggen in plaats van ze als synoniemen te behandelen. Dat soort ondersteuning vermindert de opbrengsten en schept vertrouwen bij aannemers die een tool nodig hebben waarop ze bij projecten kunnen vertrouwen. Het helpt de koper ook te voorkomen dat hij te veel betaalt voor functies die nooit zullen worden gebruikt, of dat hij te weinig betaalt voor een project waarvoor formele rapporten nodig zijn.

Veel voorkomende fouten bij het kopen of gebruiken van een koperkabeltester

De meeste testerproblemen worden niet veroorzaakt door een defect instrument. Ze komen voort uit een mismatch tussen de tester en de klus, of uit een testopstelling die niet gecontroleerd werd. In de onderstaande tabel staan ​​veelvoorkomende fouten en de praktische correcties vermeld.

Een andere veelgemaakte fout is de veronderstelling dat een tester uit een hogere categorie automatisch een probleem uit een lagere categorie oplost. Een certificeringstester is waardevol, maar kan geen jack repareren dat is afgesloten met overmatig losdraaien of een patchpaneel met een losse verbinding. De tester identificeert het symptoom; de technicus moet het vakmanschap nog corrigeren. Daarom zijn training en een duidelijke acceptatieprocedure net zo belangrijk als de instrumentspecificatie.

Voor een koper is het ook een vergissing om de eigendomskosten te negeren. Kalibratie, adapters, referentiesnoeren, reparaties en training hebben allemaal invloed op de werkelijke kosten van een tester gedurende zijn levensduur. Een goedkoper apparaat dat niet kan worden gekalibreerd of ondersteund, kan meer kosten aan downtime dan een duurder apparaat met een duidelijk servicetraject. De juiste vergelijking omvat de volledige kit en de ondersteuning erachter.

Veelgestelde vragen: vragen over koperkabeltesters

Wat is het verschil tussen een koperkabeltester en een certificeerder?

Een koperkabeltester is een brede term. Het kan gaan om een ​​eenvoudige continuïteitscontrole, een wiremap-tester, een toon- en sondekit of een kwalificatie-eenheid. Een certificeerder is een specifieke klasse testers die meet aan een genoemde bekabelingsstandaard en een formeel rapport opstelt. Als het project een garantieoverdracht of acceptatie door derden vereist, is een certificeerder meestal het juiste hulpmiddel. Als het gaat om het opsporen van fouten of een snelle servicecontrole, kan een eenvoudigere tester voldoende zijn.

Kan een koperkabeltester een breuk achter een muur vinden?

Ja, als het een lengte- of tijddomeinreflectometriefunctie heeft. De tester stuurt een puls langs de kabel en schat op basis van de reflectie de afstand tot de fout. De uitlezing is afhankelijk van de instelling van de voortplantingssnelheid en het kabeltype, dus de technicus moet de juiste kabelbibliotheekingang selecteren. Een afstandsmeting is een schatting, geen röntgenfoto, maar is vaak voldoende om te beslissen welk deel van de muur of het plafond moet worden geopend.

Heb ik een tester nodig voor Cat6A en afgeschermde links?

U heeft een tester nodig die overeenkomt met de link die u accepteert. Cat6A-links hebben strengere prestatie-eisen dan Cat5e of Cat6, en afgeschermde links zorgen voor continuïteit van de afscherming en controles op de verbinding. Een eenvoudige wiremap-tester kan de pinvolgorde bevestigen, maar zal u niet vertellen of de link voldoende prestatieruimte heeft. Gebruik voor projectacceptatie een tester die geschikt is voor de categorie en de afgeschermde configuratie. Voor servicewerkzaamheden kunnen een wiremap- en lengtetester nog steeds nuttig zijn voor het lokaliseren van fouten.

Waarom passeert een link wiremap maar mislukt PoE?

Wiremap controleert de volgorde en continuïteit van de geleiders, maar beschrijft niet volledig het weerstands-, verwarmings- of belastingsgedrag. Een verbinding kan de juiste pinvolgorde hebben en toch een verbinding met hoge weerstand hebben, een ongebalanceerd paar of een beschadigde geleider die zich onder stroom anders gedraagt. Een tester met weerstandsmeting en PoE-belastingstesten kan die toestand blootleggen. Als een apparaat met voeding instabiel is, test dan de verbinding onder belasting en vergelijk deze met een poort waarvan u zeker weet dat deze goed is.

Hoe vaak moet een koperkabeltester worden gekalibreerd?

Het interval is afhankelijk van de fabrikant, de testerklasse en de projectvereisten. Certificatietesters hebben doorgaans een gedefinieerde kalibratiecyclus omdat hun resultaten kunnen worden gebruikt voor formele acceptatie. Eenvoudige continuïteits- en wiremaptesters kunnen een langer of eenvoudiger controleproces hebben. Vraag de leverancier naar het aanbevolen interval en bewaar het kalibratierapport bij de tester. Als een resultaat inconsistent lijkt bij bekende goede verbindingen, controleer dan de kalibratie- en referentiekabels voordat u de kabel de schuld geeft.

Wat moet een aannemer aan een leverancier vragen voordat hij tot aankoop overgaat?

Vraag wat de tester meet, welke categorieën en afgeschermde koppelingen hij ondersteunt, welke adapters worden meegeleverd, hoe resultaten worden opgeslagen en hoe met kalibratie en service wordt omgegaan. Een goede leverancier zal het verschil uitleggen tussen continuïteit, kwalificatie en certificering, in plaats van ze als dezelfde functie te behandelen. Vraag voor een distributeur of groothandel of er vervangende adapters, referentiesnoeren en trainingsmateriaal beschikbaar zijn. Die details zijn belangrijker dan een enkele kopspecificatie.

Gerelateerde bronnen

Voor kopers die de testerfuncties willen vergelijken met de rest van het kopersysteem, bieden de onderstaande sitebronnen nuttige context. Ze zijn geschreven voor aannemers, distributeurs en projectteams die behoefte hebben aan praktische informatie in plaats van aan een cataloguslijst.

• Leer meer over de achtergrond van de fabrikant en de productiemogelijkheden achter de koper- en glasvezelproductlijnen.
• Lees het productoverzicht gestructureerde bekabeling voor koper- en glasvezelsystemen.

Een koperen kabeltester is het nuttigst als deze deel uitmaakt van een complete bekabelingsset: de juiste jacks, patchpanelen, patchkabels, faceplates en gereedschappen, ondersteund door een leverancier die begrijpt hoe ze samenwerken. Dat is de praktische link tussen een testresultaat en een betrouwbare installatie.
