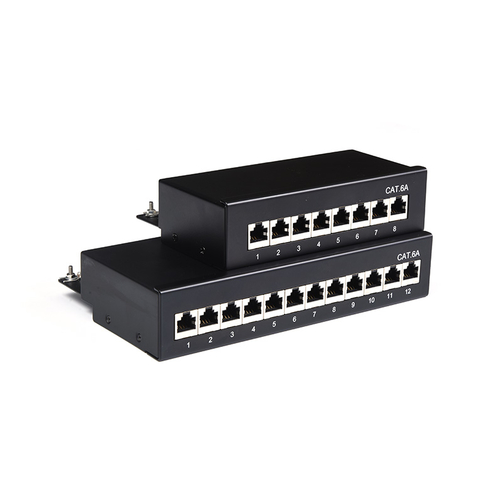

Het kiezen van de juiste maat patchpanelen hangt vooral af van de rackruimte, de vereisten voor havendichtheid en toekomstige uitbreidingsplannen. Standaardformaten worden meestal gemeten in "U" (rackunit), waarbij de meest voorkomende een 1U 24-poorts patchpaneel of een 2U 48-poorts patchpaneel is. Wanneer u een patchpaneel selecteert, bereken dan eerst het totale aantal verwachte datapunten in de huidige en de komende twee jaar, waarbij u een redundantiemarge van 20% garandeert. Controleer ten tweede of de rackdiepte en -breedte compatibel zijn met het netwerkpatchpaneel. Selecteer ten slotte de juiste kabelbeheerruimte op basis van het kabeltype (bijvoorbeeld Cat6 of Cat6A) om efficiënt bekabelingsbeheer in het datacenter te realiseren.
Inzicht in de kernrol van patchpanelen in netwerkarchitectuur
In moderne datacenters en bedrijfs-LAN's is patchpanelen zijn niet alleen fysieke verbindingsaggregatiepunten, maar ook de hoeksteen van netwerkflexibiliteit. Ze verminderen de onderhoudsproblemen aanzienlijk door de horizontale bekabeling van schakelapparatuur te ontkoppelen.
- Esthetisch aantrekkelijk kabelbeheer: vermijdt een "spinnenweb"-effect in het rack.
- Apparatuurbescherming: Vermindert hardwareschade veroorzaakt door het veelvuldig aansluiten en loskoppelen van switchpoorten.
- Clear Logic: Werkt met een tagbeheersysteem om snel netwerkfoutlocaties te lokaliseren.
Drie belangrijke afmetingen voor het kiezen van de patchpaneelgrootte
1. Havendichtheid en ruimtegebruik
Fysieke afmetingen hebben rechtstreeks invloed op de capaciteit van het rack.
1U hoogte: Geschikt voor kleine tot middelgrote kantoren of edge computing-nodes, met doorgaans 24 poorten. Als de rackhoogte beperkt is, zijn afgeschermde patchpanelen met hoge dichtheid (bijvoorbeeld 1U 48-poorts) een betere keuze.
2U en hoger: Geschikt voor kernserverruimten, waardoor grootschalige kabelbundeling en -distributie aan de achterkant mogelijk wordt.
2. Kabelnormen en fysieke compatibiliteit
De afmetingen van het patchpaneel omvatten niet alleen de breedte aan de voorkant, maar ook de diepte van het kabelbeheerrek aan de achterkant.
Cat6A-vereisten: Vanwege de dikkere dikte en grotere buigradius van Cat6A-kabels wordt aanbevolen om een model te kiezen met een kabelbeheerrek aan de achterkant. Dit neemt meer diepteruimte in beslag, maar zorgt ervoor dat de signaaloverdracht niet wordt beïnvloed door fysieke compressie.
Modulair versus vast: Modulaire patchpanelen maken gemengde installatie van glasvezel- en koperbekabeling mogelijk, waardoor een grotere flexibiliteit in afmetingen ontstaat.
3. Redundantie en toekomstige uitbreidbaarheid
Een professioneel netwerkplan mag niet beperkt blijven tot onmiddellijke behoeften.
Reserveverhouding: Bij het bepalen van de grootte van het netwerkpatchpaneel wordt aanbevolen om de totale poortvereisten te berekenen met behulp van de formule "Werkelijk aantal poorten ÷ 0,8".
Warmtedissipatieruimte: Dichte bekabeling kan de luchtstroom belemmeren. Bij toepassingen met hoge dichtheid moeten er voldoende blinde panelen tussen de patchpanelen worden gereserveerd om de warmteafvoer te optimaliseren.
Selectiegids voor patchpanelen
Om u te helpen snel een beslissing te nemen, volgen hier op scenario's gebaseerde selectiestrategieën voor patchpanelen:
| Scenariotypen | Aanbevolen aantal poorten: | Aanbevolen maten: | Belangrijkste overwegingen: |
| Klein huis/kantoor | 12 - 24 poorten | 1U of wandmontage | Ruimtebesparend en installatiegemak. |
| Middelgrote ondernemingstak | 48 - 96 poorten | 1U Hoge dichtheid | Sterke en zwakke stroominterferentie-afscherming (selecteer afgeschermd type). |
| Groot datacenter | 500 poorten of meer | 2U/4U modulair | Hoge onderhoudsfrequentie; vereist ondersteuning voor hot-swapping en snelle tagging. |
Professioneel advies voor het optimaliseren van de bekabelingsprestaties
Het kiezen van de juiste maat is only the first step. To maximize patch panel performance, pay attention to the following details:
Bijpassende kabelmanagers: Horizontale kabelmanagers moeten overeenkomen met de patchpaneelverhouding. Over het algemeen wordt aanbevolen om 1U kabelmanager per 1U patchpaneel te hebben om een soepele kabelbuiging te garanderen en retourverlies te verminderen.
Kleurcodering en etikettering: Gebruik verschillende gekleurde patchpaneelmodules om onderscheid te maken tussen interne netwerken, externe netwerken en spraaksignalen. Een duidelijk labelsysteem kan de tijd voor het oplossen van problemen met meer dan 50% verkorten.
Afscherming en aarding: Als u voor een afgeschermd patchpaneel kiest, zorg er dan voor dat de ingebouwde aardrail is aangesloten op het aardingssysteem van het rack; anders zullen de anti-interferentieprestaties aanzienlijk worden verminderd.
De selectie van de grootte is in wezen een balans tussen 'huidige kosten' en 'toekomstige onderhoudsproblemen'. Patchpanelen die te klein zijn, zullen de pijn van kabelbeheer later vergroten, terwijl het blindelings nastreven van te grote panelen dure rackruimte zal verspillen.
