CAT3 Keystone-aansluitingen zijn veelgebruikte componenten in netwerkbekabeling en spraakcommunicatiesystemen, vooral in oudere telefoonsystemen of datanetwerken met lage snelheid. Terwijl moderne netwerken steeds vaker gebruik maken van Categorie 5e-, Categorie 6- of hogere specificaties-bekabeling, blijft het van cruciaal belang dat u begrijpt hoe u een CAT3 Keystone-aansluiting op de juiste manier aansluit bij bepaalde spraaktoepassingen of oudere systemen. Een juiste installatie zorgt niet alleen voor een betrouwbare signaaloverdracht, maar voorkomt ook onnodige problemen in de toekomst.
CAT3 Keystone-aansluiting: het doel en de constructie ervan begrijpen

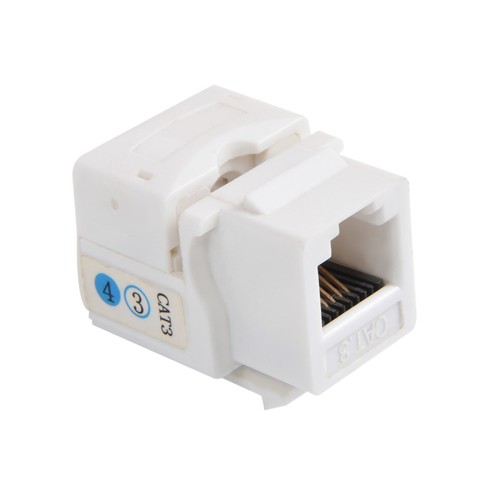

A CAT3 Keystone-aansluiting is een modulaire aansluiting die doorgaans wordt geïnstalleerd in een patchpaneel, wandplaat of opbouwdoos. De primaire functie is om te dienen als verbindingspunt tussen Categorie 3 twisted-pair-bekabeling (meestal twee of vier paren) en patchkabels of apparatuurkabels.
Bouw: Een keystone-aansluiting heeft aan het ene uiteinde een RJ-11 (voor telefoonlijnen) of RJ-45 (voor Ethernet) connector en aan het andere uiteinde isolatieverplaatsingsconnectorconnectoren (IDC) voor het aansluiten van de getwiste aderparen.
Doel: Categorie 3-kabels en -aansluitingen zijn oorspronkelijk ontworpen om datatransmissie tot 10 Mbps te ondersteunen, maar worden tegenwoordig het meest gebruikt voor spraaktoepassingen (telefonie).
Stappen voor het aansluiten CAT3 Keystone-aansluiting
Het correct aansluiten van een CAT3 Keystone Jack is een nauwkeurig proces waarvoor vaak een punch-down tool nodig is.
1. Voorbereiding
Zorg ervoor dat u over de volgende gereedschappen en materialen beschikt voordat u begint met aansluiten:
- CAT3 Keystone-aansluiting
- Categorie 3 twisted-pair-kabel (of categorie 5e/Cat6-kabel voor spraak)
- Punch-down-tool (meestal 110-type of Krone-type)
- Draadstrippers
- Kabelbinders of klittenband (voor kabelbeheer)
2. Draden strippen en beheren
Gebruik draadstrippers om voorzichtig ongeveer 2,5 tot 4,5 cm van de buitenste kabelmantel te strippen, waarbij u erop let dat u de binnenisolatie niet beschadigt.
Draai de getwiste paren los, waarbij u elke geleider rechtmaakt en scheidt.
3. Bepaal de bedradingsnorm
Op de achterkant van een Cat3 keystone-aansluiting is doorgaans een kleurcodering afgedrukt om u te begeleiden bij het aansluiten van de draden. Voor spraak- en dataverbindingen worden doorgaans twee bedradingsstandaarden gebruikt: T568A en T568B.
Voor spraaktoepassingen (meest gebruikelijk bij Cat3): Hoewel u de datastandaarden T568A of T568B kunt volgen, is het in eenvoudige telefoonsystemen gebruikelijk om alleen de middelste twee paren (blauw/wit-blauw en oranje/wit-oranje) aan te sluiten, of alleen de paren die u nodig heeft.
Belangrijkste tip: Ongeacht welke standaard u kiest (A of B), zorg ervoor dat u tijdens uw bedradingsproject consistentie handhaaft.
4. Punch-down-verbindingen
Plaats de draden in de overeenkomstige IDC-inkepingen volgens de kleurcodering op de aansluiting (T568A of T568B).
Gebruik een krimptang om elke draad verticaal naar beneden te drukken. Het krimpgereedschap bedt de draad in de connector en knipt tegelijkertijd overtollige draad af.
Zorg ervoor dat elke draad veilig door de isolatie is geprikt en is aangesloten.
5. Testen en netheid
Nadat de verbinding tot stand is gebracht, gebruikt u een netwerktester (of een eenvoudige telefoonlijntester) om de verbinding op continuïteit te controleren, waarbij u ervoor zorgt dat alle draadparen goed zijn aangesloten en vrij zijn van kortsluiting of breuk.
Buig de kabels voorzichtig en gebruik kabelbinders of klittenband om ze te ordenen en vast te zetten, zodat de spanning op de keystone-aansluitingen wordt verminderd.
Klik de CAT3 keystone-aansluiting in de muurplaat of patchpaneel.
Hoewel CAT3 keystone-aansluitingen voornamelijk bedoeld zijn voor traditionele spraakcommunicatie of toepassingen met lage snelheid, is een juiste installatie van fundamenteel belang voor de betrouwbaarheid van het gehele bekabelingssysteem. Door de standaard bedradingsprocedures te volgen en de juiste hulpmiddelen te gebruiken, kunt u ervoor zorgen dat uw CAT3-bekabelingssysteem stabiel en eenvoudig te beheren is. Vergeet niet dat consistente bedradingsnormen en grondige tests de sleutel zijn tot een succesvolle installatie.
