Kabelmanager gebruiken？

Het doel van een kabelmanager

EEN Kabelbeheerder is een hardwareaccessoire dat is ontworpen om kabels binnen een serverrack of netwerkbehuizing te organiseren, leiden en beveiligen. Om het te gebruiken, leidt u eenvoudigweg uw Ethernet-, glasvezel- of stroomkabels door de daarvoor bestemde horizontale of verticale kanalen en zet u ze vast met klittenben of de geïntegreerde vingers om de juiste buigradius en luchtstroom te behouden. Om de kabelmanager te installeren, monteert u de kabelmanager op de verticale montagerails van uw serverrack met behulp van de meegeleverde kooimoeren en schroeven. Deze nemen doorgaans 1U (1,75 inch) verticale ruimte in beslag voor horizontale managers of worden bevestigd aan de zijrails voor verticale eenheden.

Het primaire doel is tweeledig: om signaalverslechtering veroorzaakt door scherpe bochten of elektromagnetische interferentie te voorkomen en om de koelefficiëntie te maximaliseren door luchtstroomobstructies veroorzaakt door verwarde kabels te elimineren . In datacenters met hoge dichtheid kan goed kabelbeheer de koelingskosten met wel 15% verlagen en de tijd voor het oplossen van problemen met meer dan 50% verkorten.

Kabelmanager gebruiken: een praktische gids

Het effectief gebruiken van een kabelmanager is meer dan alleen draden in een kanaal stoppen. Het omvat strategische planning om schaalbaarheid, bruikbaarheid en netwerkintegriteit te garanderen. Hieronder vindt u de praktische stappen om zowel horizontale als verticale kabelmanagers te gebruiken.

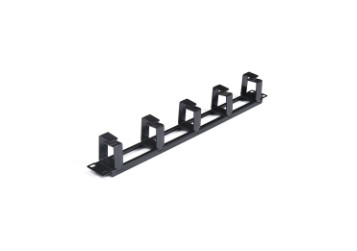

Horizontale kabelmanagers (1U of 2U)

Meestal geïnstalleerd tussen patchpanelen of switches, fungeren horizontale managers als het primaire distributiepunt voor front-side patching.

• Routering: Leid patchsnoeren vanaf de switchpoort door de voorste "vingers" van de manager of afgedekte kanalen. Zorg ervoor dat kabels de manager rechtstreeks verlaten in de aangrenzende patchpaneelpoorten om zichtbare speling te minimaliseren.
• Buigradiusbescherming: Zorg er bij glasvezelkabels voor dat de buigradius niet onder de 30 mm (1,18 inch) komt. Gebruik de aangewezen spoelen of gebogen vingers die door de manager worden verstrekt om deze straal te behouden. Het overschrijden van de buigradius kan microbuigingen veroorzaken, waardoor de demping met maximaal 0,5 dB per incident toeneemt.
• Segregatie: Scheid koperen (Cat6/Cat6a) kabels van glasvezelkabels om fysieke stress en interferentie te voorkomen. De meeste managers hebben afneembare hoezen waarmee je verschillende zones kunt creëren.

Verticale kabelmanagers (Finger Duct)

Verticale managers zijn aan de zijkanten van het rack gemonteerd voor de verwerking van bulkbekabeling die van boven naar beneden loopt en verbinding maakt met switches, servers of backbone-infrastructuur.

• Backbone-routering: Gebruik de verticale manager om kabels van meerdere horizontale managers samen te voegen. Leid kabels vanaf de voorkant van het rack naar de achter- of zijkanalen om verbinding te maken met actieve apparatuur.
• Slack-beheer: Bewaar overtollige kabellengte in de verticale manager in plaats van deze achter apparatuur op te rollen. Uit onderzoek blijkt dat een goed slack-management bij verticale managers de luchtstroombeperking met wel 20% vermindert in vergelijking met losse bundels.
• Etikettering: EENlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.

Kabelmanager installeren: stap voor stap

Installatie is een eenvoudig mechanisch proces, maar precisie is van cruciaal belang om de structurele integriteit van het rack en de lange levensduur van de installatie te garanderen. Of u nu werkt met een 4-post serverrack of een 2-post netwerkrack, de volgende stappen zijn van toepassing.

Stap 1: Bepaal de montagelocatie

Bij horizontale managers worden ze doorgaans geïnstalleerd tussen actieve componenten (bijvoorbeeld Switch in U1, Kabelmanager in U2, Patchpaneel in U3). Voor verticale managers worden ze aan de zijkant van het rackframe gemonteerd, vaak per paar (links en rechts).

Stap 2: Bereid de rackrails voor

Bepaal of uw rack vierkante gaten heeft (gebruikelijk voor serverrekken) of gaten met schroefdraad (gebruikelijk voor telecomrekken). Voor vierkante gaten plaatst u kooimoeren in de daarvoor bestemde montageruimtes. Zorg ervoor dat de kooimoeren met de veerklem naar de binnenkant van de rail wijzen om wegglijden te voorkomen.

Stap 3: Zet het apparaat vast

EENlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— te strak aandraaien kan de schroefdraad strippen of het chassis kromtrekken, vooral bij plastic eenheden met een hoge dichtheid.

Veelgestelde vragen over Cable Manager: veelvoorkomende problemen aanpakken

Hieronder vindt u de meest gestelde vragen over kabelbeheer, met nauwkeurige antwoorden op basis van best practices in de sector en productienormen.

1. Wat is het verschil tussen een "lacer bar" en een "vingerkanaal"?

EEN lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, Dit biedt superieure buigradiuscontrole en maakt individuele kabelbewegingen mogelijk zonder aangrenzende kabels te verstoren.

2. Hoeveel ruimte moet ik laten tussen kabelmanagers en actieve apparatuur?

Idealiter installeert u een 1U-kabelmanager direct naast (boven of onder) elk patchpaneel of elke schakelaar. Voor dichte vezelinstallaties wordt vaak de voorkeur gegeven aan een 2U-manager. Door een ruimte van 25 mm (1 inch) vóór de managerdeuren aan te houden, wordt een goede luchtstroom voor koelsystemen van voor naar achter gewaarborgd.

3. Kan ik plastic kabelmanagers gebruiken voor glasvezel met hoge dichtheid?

Ja, maar u moet ervoor zorgen dat het plastic vlamvertragend is (UL 94V-0). Hoogwaardige kunststofmanagers, zoals die geproduceerd door Simante, zijn ontworpen om vezels met een hoge dichtheid te verwerken en tegelijkertijd de structurele integriteit te behouden. In faciliteiten die seismische certificering vereisen, worden metalen verticale managers aanbevolen vanwege hun hogere treksterkte (doorgaans >500 lbs laadvermogen).

4. Zijn kabelmanagers verkrijgbaar in aangepaste maten?

EENbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10 reguliere en maatwerkproductielijnen en 10 sets volautomatische spuitgietmachines kunnen we managers produceren in specifieke diepten, kleuren (bijvoorbeeld zwart, wit, aangepaste RAL-codes) en materialen die exact aansluiten bij de esthetische en ruimtelijke vereisten van uw datacenter. Onze faciliteit handhaaft een stabiele jaarlijkse productie van meer dan 9 miljoen eenheden , waardoor schaalbaarheid voor grootschalige implementaties wordt gegarandeerd.

Waarom kwaliteit belangrijk is: engineering en ondersteuning

Het selecteren van een kabelmanager van hoge kwaliteit heeft invloed op de totale eigendomskosten. Inferieure eenheden kunnen scherpe randen hebben die de kabelmantels beschadigen of plastic dat na verloop van tijd broos wordt. De aanpak van Simante zorgt ervoor dat kwaliteit wordt gegarandeerd bij de ontwerpbron via een volwassen onderzoeks- en ontwikkelingssysteem.

Met een toegewijd team van meer dan 10 ingenieurs en meer dan 30 fulltime technisch personeel , richten wij ons op continue verbetering. Onze fabriek maakt gebruik van 10 sets volautomatische spuitgietmachines and 20 semi-automatic units om consistentie te garanderen in kritische afmetingen, zoals de afstand tussen de vingers (doorgaans 1,2 inch voor RJ45-aansluitingen met hoge dichtheid).

Simante biedt gespecialiseerde geïntegreerde oplossingen voor klanten om ervoor te zorgen dat deze aan de eisen van de klant voldoen. Of u nu een eenvoudige 1U horizontale manager nodig heeft of een complexe, op maat gemaakte verticale oplossing voor een hyperscale datacenter, de geavanceerde Cable Manager-fabrieksinfrastructuur ondersteunt uw project van ontwerp tot levering.

• Productiecapaciteit: Jaarlijks 9 miljoen eenheden ter ondersteuning van grootschalige aanbestedingen.
• EENutomation: 8 automatisch geïnstalleerde machines zorgen voor een constante montagekwaliteit.
• Maatwerk: Complete netwerkbekabelingsoplossingen waarin ontwerp, ontwikkeling, verkoop en service zijn geïntegreerd.

Door te investeren in technisch kabelbeheer van een betrouwbare fabrikant, zorgt u ervoor dat uw netwerkinfrastructuur gedurende de gehele levenscyclus schaalbaar, bruikbaar en efficiënt blijft.
