Wat is een glasvezelpatchpaneel en hoe werkt het?

Een gestructureerd bekabelingssysteem is een gestenaardiseerde netwerkinfrastructuur die patchpanelen, keystone-aansluitingen, faceplates en connectoren gebruikt om spraak-, data- en glasvezelverbindingen binnen een gebouw of datacenter te organiseren. In plaats van individuele kabels rechtstreeks naar eindapparaten te leiden, leidt een gestructureerd bekabelingssysteem de bekabeling naar gecentraliseerde distributiepunten, zoals een patchpaneel of glasvezelverdeelpaneel, waar verbindingen kunnen worden getest, herschikt of uitgebreid zonder de rest van het netwerk te verstoren. Deze aanpak wordt gedefinieerd door normen waarnaar veel wordt verwezen, waaronder ANSI/TIA-568 and ISO/IEC 11801 , die prestatie-eisen specificeren voor kopercategorieën zoals Cat5e, Kat6 en Kat6a, evenals testcriteria waarnaar wordt verwezen voor glasvezelconnectoren. Een goed gepland gestructureerd bekabelingssysteem combineert doorgaans een netwerkbekabelingsoplossing opgebouwd uit koperen patchpanelen, RJ45 keystone-aansluitingen, netwerkfrontplaten en glasvezelpatchpanelen, die allemaal samenwerken om Ethernet-, spraak- en videoverkeer te ondersteunen. Omdat deze componenten over het algemeen aan gemeenschappelijke mechanische normen voldoen, kunnen gestructureerde kabelproducten uit verschillende productieruns doorgaans binnen hetzelfde rack of dezelfde wandbehuizing worden gemengd, wat onderhoud op lange termijn en toekomstige upgrades vereenvoudigt.

Glasvezelpatchpanelen spelen in dit raamwerk een centrale rol wanneer een netwerk de lengtelimieten van koperen kabels moet overschrijden of extra bandbreedte nodig heeft voor backbone- en datacenterverbindingen. Een glasvezelpatchpaneel, ook wel ODF-patchpaneel of glasvezelverdeelpaneel genoemd, is het punt waar binnenkomende glasvezelkabels worden gesplitst of aangesloten op patchkabels die doorgaan naar schakelaars, servers of andere netwerkapparatuur. In de onderstaande paragrafen wordt bekeken hoe gestructureerde bekabelingscomponenten worden geselecteerd, hoe een glasvezelpatchpaneel doorgaans wordt geconfigureerd en welke installatiepraktijken ervoor zorgen dat zowel het koper- als het glasvezelsegment van een netwerkbekabelingsoplossing in de loop van de tijd betrouwbaar blijft werken.

Kerncomponenten van een gestructureerd bekabelingssysteem

Een gestructureerd bekabelingssysteem is over het algemeen georganiseerd in een klein aantal componentcategorieën, die elk zijn vervaardigd om aan gedefinieerde mechanische en elektrische eisen te voldoen. De onderstaande tabel geeft een overzicht van de belangrijkste componenten van het gestructureerde bekabelingssysteem waarnaar in dit artikel wordt verwezen, inclusief typen patchpanelen, keystone-aansluitingen, frontplaten en connectorhardware. Door de rol van elk onderdeel van gestructureerde bekabelingsproducten te begrijpen, kunnen installateurs compatibele onderdelen selecteren en kunnen faciliteitsmanagers capaciteit plannen voor toekomstige groei. In de meeste commerciële installaties worden deze componenten gecombineerd in een aan de muur of in een rek gemonteerde behuizing, waarbij de bekabeling door speciale beheerbakken wordt geleid om de druk op de connectoren te verminderen.

Ontwerp van glasvezelpatchpaneel, poortconfiguraties en rackmontageopties

Een glasvezelpatchpaneel en een optisch distributieframe, vaak afgekort tot ODF-paneel, beschrijven nauw verwante apparatuur die wordt gebruikt om glasvezelverbindingen te organiseren, hoewel de termen soms enigszins verschillend worden gebruikt tussen regio's en leveranciers. Bij algemeen gebruik verwijst een glasvezelpatchpaneel naar een compacte, in een rek of aan de muur gemonteerde behuizing met een beperkt aantal poorten, die doorgaans wordt gebruikt in een telecomruimte, een vloerverdeelkast of een klein datacenter. Een ODF-paneel beschrijft meestal een groter frame, vaak met meerdere verwijderbare trays, dat wordt gebruikt op een centraal kantoor, kopstation of groter datacenter om hogere vezelaantallen te beheren. Zowel een vezel-ODF als een standaard vezelpaneel vervullen dezelfde onderliggende functie, namelijk het beschermen van fusieverbindingen of connectorvezels, het distribueren van inkomende en uitgaande vezelkernen en het bieden van een stabiel, gelabeld punt voor testen en patchen. Omdat de terminologie varieert, wordt kopers die een glasvezeldistributiepaneel beoordelen over het algemeen geadviseerd om het aantal poorten, de ladeconfiguratie en het connectortype te bevestigen in plaats van alleen op de productnaam te vertrouwen.

Glasvezelpatchpanelen worden gewoonlijk vervaardigd in configuraties met 12, 24, 48 en 96 kernen, waarbij sommige glasvezelpatchpaneelontwerpen met hoge dichtheid nog hogere aantallen ondersteunen voor datacentertoepassingen. Het aantal poorten wordt doorgaans afgestemd op de hoogte van de rackunit van de behuizing, aangezien elke 1U rackruimte doorgaans een bepaald aantal adapterposities kan huisvesten, afhankelijk van het adaptertype en het trayontwerp. Een glasvezelpatchpaneel met 24 poorten is een gebruikelijke keuze voor kleinere telecomruimten en FTTH-distributiepunten, terwijl hogere poortaantallen vaker worden geselecteerd voor backbone-toepassingen in datacenters en centrale kantoren. Rackgemonteerde glasvezel patchpaneelontwerpen zijn bedoeld voor installatie in een standaard 19-inch apparatuurrek, terwijl wandgemonteerde versies worden gebruikt in kleinere ruimtes zoals vloerverdeelkasten of FTTH-toegangspunten waar een volledig rack niet praktisch is.

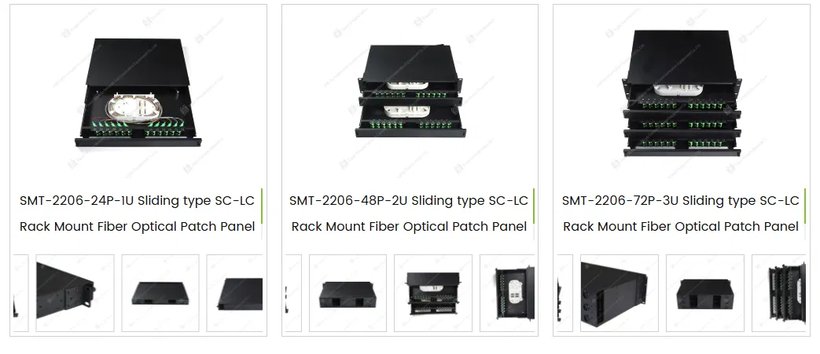

De foto hierboven toont een serie glasvezel patchpanelen voor rackmontage, vervaardigd door Yuyao Simante Network Communication Equipment Co., Ltd, en illustreert hoe het aantal poorten schaalt met de hoogte van de behuizing. De 1U-versie biedt plaats aan 24 poorten, de 2U-versie biedt plaats aan 48 poorten en de 3U-versie biedt plaats aan 72 poorten, volgens een schuiflade-ontwerp waardoor de voorste lade naar buiten kan worden uitgeschoven voor splitsing, patching en onderhoud zonder het paneel uit het rack te verwijderen. Elke eenheid maakt gebruik van SC- of LC-adapters die op het voorpaneel zijn gemonteerd, waarbij lasbakken en vezelbeheerfuncties in de lade zijn ondergebracht om de buigradius van de vezels te helpen beschermen en het risico op vezelbeschadiging tijdens onderhoud te verminderen. Dit type uitschuifbaar SC LC-vezelpatchpaneel ODF is bedoeld om verplaatsingen, toevoegingen en veranderingen te vereenvoudigen in omgevingen waar technici herhaaldelijk fysieke toegang tot splitsingen en connectoren nodig hebben. Dit soort glasvezel patchpaneelproducten voor rackmontage worden doorgaans geïnstalleerd in telecomruimten, datacentra, ISP-centrale kantoren en FTTH-distributiepunten waar georganiseerde, bruikbare glasvezelafsluiting nodig is.

Bandbreedteprestaties van koperbekabelingscategorieën die worden gebruikt met Keystone-aansluitingen en patchpanelen

De prestaties van gestructureerde koperbekabeling worden gedefinieerd door categorieclassificaties vastgelegd onder ANSI/TIA-568 en ISO/IEC 11801, die een minimale frequentiebandbreedte specificeren voor elke kabel en verbindingshardwarecategorie. Volgens deze normen is categorie 5e-bekabeling geschikt 100 MHz , Categorie 6-bekabeling is geschikt voor 250 MHz , Categorie 6a-bekabeling is geschikt voor 500 MHz en categorie 8-bekabeling is geschikt voor 2000 MHz . Omdat een patchpaneel, een Cat6 keystone-aansluiting en een RJ45-keystone-aansluiting allemaal deel uitmaken van hetzelfde kanaal, moet elk onderdeel in de link, van de cat6-poort van het patchpaneel tot de keystone-jack cat6-afsluiting tot de mannelijke RJ45-connector aan de apparatuurzijde, voldoen aan de categorieclassificatie of deze overtreffen om de link te laten presteren zoals bedoeld. Het onderstaande diagram illustreert hoe de bandbreedtecapaciteit in deze categorieën toeneemt, wat helpt verklaren waarom veel ontwerpen van bedrijfsnetwerkbekabelingsoplossingen zijn verschoven naar categorie 6- en categorie 6a-hardware voor nieuwe installaties. Het selecteren van patchpaneel- en keystone-jack-hardware die geschikt is voor dezelfde of een hogere categorie dan de geïnstalleerde kabel is een veelgebruikte praktijk onder fabrikanten en installateurs van gestructureerde bekabelingsproducten, aangezien niet-overeenkomende componenten de haalbare bandbreedte van de gehele link kunnen beperken.

In de bovenstaande grafiek wordt de minimale bandbreedte van vier algemene koperbekabelingscategorieën vergeleken, zoals gedefinieerd door ANSI/TIA-568 en gerelateerde ISO/IEC 11801-documentatie. Categorie 5e, die nog steeds in veel oudere kantoorinstallaties voorkomt, ondersteunt een bandbreedte van 100 MHz en wordt over het algemeen geassocieerd met Gigabit Ethernet bij standaard kabellengtes. Categorie 6 verdubbelt dat cijfer tot 250 MHz en kan 10 Gigabit Ethernet over kortere kanaallengtes ondersteunen. Dit is één van de redenen waarom Cat6 keystone-jack en patchpaneel cat6-hardware op grote schaal gespecificeerd blijven in nieuwe projecten voor netwerkbekabelingsoplossingen. Categorie 6a breidt de bandbreedte uit tot 500 MHz en voegt een strengere controle toe op buitenaardse overspraak, waardoor 10 Gigabit Ethernet over de volledige 100 meter kanaallengte kan lopen die door de standaard is toegestaan. Categorie 8, met een snelheid van 2000 MHz, is vooral bedoeld voor zeer korte datacenterverbindingen en niet voor algemene kantoorbekabeling. Omdat de bandbreedtevereisten doorgaans toenemen naarmate netwerken worden geüpgraded, zoeken veel facility managers naar fabrikanten van patchpanelen en keystone jacks wier productlijnen een duidelijk upgradepad bieden van Cat6- naar Cat6a-hardware binnen dezelfde footprint.

Connectortypen voor glasvezelpatchpanelen: SC, LC, FC en ST

Glasvezelpatchpanelen zijn opgebouwd rond een klein aantal gestandaardiseerde connector- en adaptertypen, meestal SC, LC, FC en ST. SC-connectoren maken gebruik van een push-pull-vergrendelingsmechanisme en een relatief grote ferrule van 2,5 millimeter, en blijven gebruikelijk in telecom- en zakelijke glasvezeldistributiepaneeltoepassingen. LC-connectoren maken gebruik van een kleinere ferrule van 1,25 millimeter met een vergelijkbare vergrendelingsstijl, waardoor ruwweg tweemaal de poortdichtheid van SC-connectoren binnen dezelfde paneelbreedte mogelijk is, waardoor LC een frequente keuze is voor datacenterontwerpen met glasvezelpatchpanelen met hoge dichtheid. FC-connectoren maken gebruik van een schroefdraadkoppeling die een veilige mechanische verbinding biedt en worden nog steeds gespecificeerd in sommige externe fabrieks- en testomgevingen waar trillingsbestendigheid een prioriteit is. ST-connectoren maken gebruik van een veerbelast twist-lock-mechanisme en waren van oudsher gebruikelijk bij vroege implementaties van multimode glasvezel-patchpanelen, hoewel nieuwere projecten vaker SC- of LC-hardware specificeren.

De optische prestaties voor deze connectortypen worden doorgaans beoordeeld aan de hand van de criteria waarnaar wordt verwezen in Telcordia GR-326-KERN en IEC 61753-1, waarin testmethoden worden beschreven voor invoegverlies, retourverlies en mechanische duurzaamheid van single-mode glasvezelconnectoren. Gepubliceerde industriebenchmarks waarnaar wordt verwezen door meerdere connectorfabrikanten beschrijven doorgaans het typische maximale invoegverlies in het bereik van ongeveer 0,2 tot 0,3 dB voor in de fabriek afgesloten SC-, LC- en FC-connectoren onder normale koppelingsomstandigheden. De prestaties op het gebied van rendementsverlies worden vaak gebenchmarkt op 50 dB of hoger voor gepolijste UPC-connectoren en 60 dB of hoger voor gepolijste APC-connectoren, op basis van dezelfde categorie gepubliceerde bronnen. Mechanische duurzaamheid wordt vaak gebenchmarkt op minimaal 500 paringscycli onder duurzaamheidstesten in Telcordia GR-326-CORE-stijl. Deze cijfers vertegenwoordigen veelgebruikte industriële benchmarks in plaats van gegarandeerde waarden voor een specifiek product, aangezien de werkelijke prestaties kunnen variëren per fabrikant, ferrulekwaliteit en veldbehandeling.

De bovenstaande grafiek toont de algemeen gebruikte benchmarks voor maximaal invoegverlies in decibel voor SC-, LC-, FC- en ST-connectortypen, gebaseerd op gepubliceerde industriële testcriteria zoals Telcordia GR-326-CORE. SC-, LC- en FC-connectoren worden vaak geassocieerd met maximale invoegverliesbenchmarks van bijna 0,3 dB wanneer ze op de juiste manier zijn aangesloten en gekoppeld onder normale omstandigheden. ST-connectoren, die afhankelijk zijn van een twist-lock-koppeling in plaats van een push-pull- of schroefdraadinterface, worden vaker geassocieerd met een iets hogere typische benchmark van bijna 0,5 dB vanwege verschillen in uitlijningstolerantie. Een lager invoegverlies betekent over het algemeen dat er op elk verbindingspunt minder optisch signaal verloren gaat, wat nog belangrijker wordt bij glasvezel-ODF- en glasvezeldistributiepaneeltoepassingen met meerdere splitsings- en patchpunten langs een enkele link. Deze cijfers zijn algemene industriebenchmarks en niet gegarandeerde specificaties voor een bepaalde batch connectoren. De werkelijke resultaten zijn afhankelijk van de kwaliteit van het polijsten van de ferrules, de schoonmaakpraktijken en het aantal paringscycli. Netwerkontwerpers die een glasvezelpatchpaneel plannen voor een lange backbone-run, of een datacenterindeling met een glasvezelpatchpaneel met hoge dichtheid, houden vaak rekening met het cumulatieve invoegverlies over alle verbindingspunten in hun algemene linkbudgetberekeningen.

Schaalbare poortdichtheid in rackgemonteerd glasvezel patchpaneelontwerp

Rackgemonteerde glasvezel patchpaneelbehuizingen hebben doorgaans de afmetingen van standaard rackeenheden, gewoonlijk afgekort als 1U, 2U of 3U, waarbij het aantal poorten wordt geschaald op basis van het aantal adapterposities en lasbakken die in elke eenheid verticale rackruimte passen. De serie glasvezel patchpanelen met schuiflade waarnaar eerder in dit artikel werd verwezen, volgt dit patroon en biedt een configuratie met 24 poorten in een 1U-behuizing, een configuratie met 48 poorten in een 2U-behuizing en een configuratie met 72 poorten in een 3U-behuizing. Met dit soort schaalvergroting kan een faciliteit de bekabelingscapaciteit van tevoren plannen, waarbij een 24-poorts rackgemonteerd glasvezelpatchpaneel voor een kleinere telecomruimte of een paneel met een hoger aantal poorten voor een datacenter-backbone wordt geselecteerd, zonder het algehele paneelontwerp of het adaptertype te wijzigen. Omdat elke extra rackunit in dit ontwerp een proportioneel aantal poorten toevoegt, kunnen planners de toekomstige capaciteitsbehoeften inschatten op basis van het rackruimtebudget, in plaats van voor elke projectgrootte een geheel andere vezelpaneelproductlijn te evalueren.

In het bovenstaande diagram ziet u hoe het aantal poorten schaalt met de hoogte van de rackeenheid voor een representatieve serie glasvezel patchpanelen met schuiflade, gebaseerd op de 1U-, 2U- en 3U-configuraties waarnaar in dit artikel wordt verwezen. De 1U-behuizing biedt plaats aan 24 poorten, de 2U-behuizing biedt plaats aan 48 poorten en de 3U-behuizing biedt plaats aan 72 poorten, wat een proportionele toename van 24 poorten weerspiegelt voor elke extra rack-eenheid met een hoogte in dit specifieke schuifladenontwerp. Dit soort voorspelbare schaling is handig bij het vergelijken van een vezelpatchpaneeloptie met alternatieve paneelstijlen die poorten minder efficiënt kunnen verpakken of die geen schuiflade hebben voor toegang tot splitsingen. Faciliteiten met beperkte rackruimte geven vaak de voorkeur aan een hogere poortdichtheid per rackeenheid, omdat hierdoor het aantal behuizingen dat nodig is om een ​​bepaald aantal vezels te beëindigen, wordt verminderd. Tegelijkertijd vereisen panelen met een zeer hoge poortdichtheid een zorgvuldig intern vezelbeheer om de minimale buigradius te helpen behouden. Het aantal poorten is dus slechts één factor waarmee rekening moet worden gehouden naast het ontwerp van de lasgoot en de kabelgeleiding bij het selecteren van een vezelverdeelpaneel.

Industrietrends die de implementatie van gestructureerde bekabeling en glasvezeldistributie vormgeven

De vraag naar componenten voor gestructureerde bekabelingsystemen, waaronder patchpanelen, keystone jacks en glasvezel patchpanelen, is de afgelopen jaren gevormd door de voortdurende uitbreiding van datacenters, cloudinfrastructuur en glasvezel-naar-huis-implementaties. Volgens een marktonderzoeksrapport uit de branche wordt de mondiale markt voor gestructureerde bekabeling in 2025 geschat op meer dan 20 miljard Amerikaanse dollar, met een verwachte samengestelde jaarlijkse groei van bijna 8 procent tot medio 2030, grotendeels toe te schrijven aan de uitbreiding van datacenters en cloudinfrastructuur. Uit dezelfde categorie van marktanalyses blijkt dat LAN-applicaties historisch gezien verantwoordelijk zijn voor het grootste deel van het volume aan geïnstalleerde gestructureerde bekabeling qua omzet, terwijl datacenterapplicaties een van de snelst groeiende segmenten vormen nu organisaties de server- en opslagcapaciteit blijven uitbreiden. Fiber to the home-programma's hebben ook bijgedragen aan de vraag naar FTTH-glasvezeldistributiepaneeloplossingen, aangezien elke nieuwe abonneeverbinding doorgaans een speciaal splitsings- of patchpunt vereist op een distributiepaneel tussen de externe fabrieksvezel en het pand van de klant. Deze trends suggereren dat zowel op koper gerichte gestructureerde kabelproducten, zoals Cat6 keystone jack- en patchpaneelhardware, als glasvezel patchpaneelproducten waarschijnlijk relevant zullen blijven naarmate netwerken zich parallel blijven uitbreiden over koper- en glasvezelsegmenten.

De grafiek hierboven illustreert een geschatte verdeling van de inzet van gestructureerde bekabeling per toepassingscategorie, gebaseerd op gepubliceerde schattingen van marktonderzoek in plaats van op een enkele geverifieerde mondiale telling. Implementaties van lokale netwerken, die typische kantoor- en bedrijfsomgevingen bestrijken, vertegenwoordigen historisch gezien het grootste deel van het gestructureerde bekabelingsvolume, consistent met de brede aanwezigheid van patchpanelen, keystone-aansluitingen en frontplaten in gewone commerciële gebouwen. Datacentertoepassingen vertegenwoordigen een kleiner, maar over het algemeen sneller groeiend aandeel, als gevolg van de verschuiving naar serverruimtes met een hogere dichtheid en cloudinfrastructuur die vaak zwaarder leunen op glasvezelpatchpanelen en glasvezeldistributiepaneelproducten met hoge dichtheid. Het resterende aandeel omvat andere toepassingen zoals industriële, residentiële en gespecialiseerde telecomomgevingen, die aanzienlijk variëren per regio en projecttype. Omdat marktschattingen per onderzoeksaanbieder verschillen, moeten de hier weergegeven percentages worden gelezen als een algemene illustratie van de relatieve schaal en niet als een nauwkeurig cijfer voor een specifiek jaar of specifieke regio. Dit algemene patroon is een van de redenen waarom veel fabrikanten van gestructureerde bekabelingsproducten parallelle productlijnen onderhouden die zowel koperen patchpanelen als keystone jack-hardware omvatten, naast glasvezel patchpanelen en ODF-paneelproducten.

Installatiepraktijken voor patchpanelen, frontplaten en keystone-aansluitingen

Het installeren van gestructureerde kabelsysteemcomponenten volgt over het algemeen een vergelijkbare volgorde, ongeacht of het project een koperen patchpaneel, een netwerkfrontplaat of een glasvezelpatchpaneel betreft, hoewel de specifieke aansluitmethode verschilt tussen koperen en glasvezelmedia. De onderstaande stappen beschrijven een algemene installatievolgorde die gewoonlijk wordt gevolgd bij commerciële bekabelingsprojecten, hoewel lokale codes, instructies van de kabelfabrikant en projectspecificaties altijd voorrang moeten hebben op elke algemene beschrijving.

1. Plan kabelroutes en label beide uiteinden van elke kabelloop voordat de installatie begint, zodat de aansluiting op de cat6-poort van het patchpaneel of de glasvezelpaneeladapter overeenkomt met de bijbehorende netwerkplaat of stopcontact.
2. Monteer het patchpaneel, de blinde vulplaten voor het patchpaneel en de hardware voor kabelbeheer in het rack of de wandbehuizing, waarbij u voldoende ruimte overlaat voor de kabelbuigradius aan de achterkant van het paneel.
3. Sluit elke koperen kabel aan op een Cat6 keystone-aansluiting of RJ45 keystone-aansluiting met behulp van het door de fabrikant van de aansluiting gespecificeerde afsluitgereedschap, en klik vervolgens de voltooide keystone-aansluiting in het patchpaneel of de opening van de netwerkplaat.
4. Voor een glasvezelpatchpaneel leidt u de binnenkomende glasvezel naar de lasbak of adapterpositie, voltooit u de fusiesplitsing of connectorisatie en hult u de overtollige vezellengte in de bak om de minimale buigradius te behouden die is gespecificeerd voor het kabeltype.
5. Test elke voltooide link met een geschikte kabelcertificeringstester of testset voor optisch verlies voordat u de verbinding in gebruik neemt, en noteer de resultaten voor toekomstig gebruik.
6. Label de voorkant van het patchpaneel, de frontplaat en de glasvezelpaneelpoorten duidelijk, passend bij de documentatie die tijdens de planningsfase is opgesteld.

Compatibiliteitsoverwegingen voor glasvezel- en koperbekabelingscomponenten

Omdat de componenten van gestructureerde bekabelingsystemen door veel verschillende fabrikanten worden geproduceerd, wordt de compatibiliteit over het algemeen gehandhaafd door het naleven van gemeenschappelijke mechanische en elektrische normen in plaats van door een enkel eigen ontwerp. Keystone-aansluitingen, of ze nu worden beschreven als een Cat6 keystone-aansluiting of een algemene RJ45-keystone-aansluiting, zijn gebouwd volgens een gestandaardiseerde keystone-voetafdruk, zodat aansluitingen van componentlijnen van verschillende gestructureerde kabelproducten over het algemeen in hetzelfde patchpaneel of dezelfde netwerkfrontplaatopening kunnen worden geplaatst. Bij glasvezeltoepassingen is de compatibiliteit gecentreerd op het type adapter en connector in plaats van op een keystone-voetafdruk, dus een glasvezelpatchpaneel gevuld met SC-adapters is over het algemeen compatibel met SC-afgesloten patchkabels en pigtails, terwijl een LC-bevolkt paneel LC-afgesloten kabels nodig heeft, ongeacht welke fabrikant van glasvezelpanelen de behuizing heeft geproduceerd. Kopers die een leverancier van glasvezelpatchpanelen, een fabrikant van ODF-patchpanelen of een fabriek voor rackgemonteerde glasvezelpatchpanelen evalueren voor een nieuw project, worden over het algemeen geadviseerd om het adaptertype, het aantal poorten en de hoogte van de rackunit te bevestigen aan de hand van hun bestaande bekabelingsinstallatie voordat ze een bestelling plaatsen, aangezien niet-overeenkomende connectortypen niet kunnen worden gekoppeld zonder een adapterconversie. Het vooraf bevestigen van deze details helpt herbewerking te voorkomen en ondersteunt een soepelere overgang bij het uitbreiden van een bestaande netwerkbekabelingsoplossing met extra patchpaneel-, keystone-jack- of glasvezel-patchpaneelcapaciteit.
