Wat is een patchpaneel versus schakelaar?

Patchpaneel versus switch: het directe antwoord

A patchpaneel is een passief gestructureerde bekabelingscomponent die netwerkkabels beëindigt en organiseert, terwijl a netwerk schakelaar is een actief elektronisch apparaat dat gegevens ontvangt, verwerkt en doorstuurt tussen aangesloten apparaten. Bij het vergelijken van patchpaneel versus switch is het kernonderscheid eenvoudig: een patchpaneel verzendt of verwerkt geen gegevens op zichzelf, terwijl een switch circuits bevat die binnenkomende gegevens lezen en naar de juiste bestemmingspoort leiden.

Een patchpaneel bevindt zich doorgaans op de fysieke laag van een netwerk en biedt een vast, gelabeld aansluitpunt voor horizontale bekabeling die loopt van stopcontacten, keystone-aansluitingen of een netwerkplaat terug naar een bedradingskast of apparatuurruimte. Een switch daarentegen wordt via korte patchsnoeren met het patchpaneel verbonden, en het is de switch die ervoor zorgt dat meerdere apparaten op het netwerk feitelijk gegevens kunnen uitwisselen. Omdat een patchpaneel geen actieve elektronica heeft, heeft het geen stroom nodig, terwijl een schakelaar een elektrische voeding nodig heeft om te kunnen werken. Het onderkennen van dit verschil is handig bij het plannen van een gestructureerd bekabelingssysteem, aangezien patchpanelen en schakelaars doorgaans een complementaire rol spelen in plaats van elkaar te vervangen.

Wat is een patchpaneel en hoe werkt het?

Kernfunctie van een patchpaneel in een gestructureerd bekabelingssysteem

Een patchpaneel is een plat, in een rek of aan de muur gemonteerd paneel dat aan de voorkant een rij keystone-jackpoorten bevat. Elke poort aan de voorkant van het paneel komt overeen met een aansluitpunt aan de achterkant van het paneel, waar de inkomende horizontale bekabeling wordt afgesloten met behulp van een IDC punch-down-methode, gewoonlijk volgens een 110- of Krone-stijl afsluiting. Met deze opstelling kunnen installateurs veel afzonderlijke kabeltrajecten op één gelabelde, beheersbare locatie organiseren, in plaats van losse kabels verspreid over een rack of apparatuurruimte achter te laten. Patchpanelen zijn ook gebouwd om de standaard T568A- of T568B-bedradingsvolgorde te ondersteunen die wordt gebruikt in de meeste gestructureerde koperbekabeling, waardoor de bedradingsvolgorde consistent blijft voor de hele installatie.

Vormfactoren patchpaneel: Punch Down-, RJ45- en Kat6-modellen

Patchpaneelproducten zijn er in verschillende veel voorkomende vormen. EEN patchpaneel punch-down Het model wordt afgesloten door elke geleider in een IDC-sleuf te drukken met een punch-down tool, wat de meest gebruikelijke afsluitmethode is voor koperen patchpanelen. EEN Patchpaneel RJ45 stijl verwijst naar de naar voren gerichte poorten zelf, die standaard RJ45-stekkers van patchkabels accepteren. EEN Patchpaneel Cat6 of Kat6A-model is gebouwd om te voldoen aan de bandbreedte- en overspraakvereisten van Cat6- of Cat6A-bekabeling, en wordt doorgaans gecombineerd met bijpassende Cat6- of Cat6A-keystone-aansluitingen. EEN leeg patchpaneel wordt geleverd zonder vooraf geïnstalleerde aansluitingen, waardoor een installateur keystone-aansluitingen van zijn keuze poort voor poort kan invoegen, wat handig is wanneer een rack een combinatie van koper- en glasvezelverbindingen nodig heeft.

Kleinere installaties gebruiken soms een Patchpaneeldoos in plaats van een volledig in een rek gemonteerde eenheid. Een patchpaneeldoos is een compacte behuizing met een beperkt aantal poorten, die vaak wordt gebruikt in woningen, kleine kantoren of op opbouwlocaties waar een volledig 19-inch rack niet praktisch is. Het onderstaande diagram laat zien hoe het aantal patchpaneelpoorten over het algemeen schaalt van kleine naar grote installaties.

Het bovenstaande diagram toont vier van de meest voorkomende patchpaneelpoortconfiguraties die voorkomen in gestructureerde bekabelingsinstallaties: modellen met 8 poorten, 12 poorten, 24 poorten en 48 poorten. Patchpaneel met 24 poorten en 48 poorten units worden doorgaans geselecteerd voor telecomruimten en apparatuurrekken die een groter aantal horizontale kabeltrajecten moeten afsluiten die afkomstig zijn van individuele werkruimtes. Kleinere patchpaneeleenheden met 8 en 12 poorten zijn vaak geschikt voor compacte bedradingskasten, thuiskantoren of filialen waar slechts een beperkt aantal netwerkdrops nodig is. Het selecteren van het juiste aantal poorten hangt voornamelijk af van het aantal kabeldroppings dat voor een locatie is gepland, samen met enige ruimte voor toekomstige uitbreiding, aangezien het later toevoegen van capaciteit meestal betekent dat er een extra patchpaneel moet worden geïnstalleerd in plaats van een bestaand patchpaneel moet worden uitgebreid. Veel installateurs kiezen voor een patchpaneelformaat dat één niveau groter is dan de huidige vereiste, zodat er reservepoorten beschikbaar blijven voor nieuwe apparaten of heringerichte werkruimtes.

Wat is een netwerkswitch en hoe verschilt deze van een patchpaneel?

Schakelfuncties: Actieve gegevensdoorzending en poortintelligentie

Een netwerkswitch is een actief apparaat dat meerdere apparaten op een lokaal netwerk verbindt en gegevens daartussen doorstuurt. Intern houdt een switch een tabel bij met apparaatadressen die zijn geleerd van het verkeer dat door de poorten gaat, en gebruikt deze om inkomende gegevens alleen naar de poort te sturen waar het bestemmingsapparaat zich bevindt, in plaats van deze overal uit te zenden. Hiervoor is continu stroom nodig, en veel switches ondersteunen ook Power over Ethernet, waardoor aangesloten apparaten zoals camera's of draadloze toegangspunten van stroom worden voorzien via dezelfde kabel die voor gegevens wordt gebruikt. In een typisch apparatuurrek bevindt de switch zich vlakbij het patchpaneel, en korte patchkabels met mannelijke RJ45-connectoruiteinden verbinden specifieke patchpaneelpoorten met specifieke switchpoorten en vormen zo de actieve verbinding die een gestructureerd bekabelingssysteem tot leven brengt.

Omdat de switch het onderdeel is dat daadwerkelijk gegevens verplaatst, is het de switch, en niet het patchpaneel, die bepaalt hoe snel apparaten kunnen communiceren en hoeveel apparaten er tegelijk kunnen worden aangesloten. Een patchpaneel voegt niet zelf beschikbare netwerkverbindingen toe of verwijdert deze; het biedt eenvoudigweg een stabiel aansluitpunt, zodat de bekabeling niet elke keer opnieuw hoeft te worden aangelegd als een apparaat wordt verplaatst of vervangen. Deze scheiding tussen passief kabelbeheer en actieve netwerkapparatuur is een van de belangrijkste redenen waarom gestructureerde bekabelingssystemen beide componenten samen gebruiken in plaats van apparaten rechtstreeks op een switch aan te sluiten.

Patchpaneel versus switch: functionele vergelijking naast elkaar

De onderstaande tabel vat de belangrijkste functionele verschillen samen tussen een patchpaneel en een netwerkswitch binnen een gestructureerd bekabelingssysteem.

Het bovenstaande radardiagram vergelijkt een patchpaneel en een netwerkswitch over vijf functionele dimensies, waarbij gebruik wordt gemaakt van een illustratieve beoordelingsschaal van 1 tot 5 in plaats van nauwkeurige meetgegevens. Een patchpaneel scoort hoog op het gebied van kabelorganisatie, stabiliteit van de fysieke laag en stroomonafhankelijkheid, omdat het een passief onderdeel is dat de bekabeling organiseert zonder dat er elektriciteit nodig is of enige gegevensverwerking nodig is. Een netwerkswitch scoort daarentegen hoog op netwerkintelligentie en redelijk goed op schaalbaarheid, omdat hij actief data uitleest en verkeer naar de juiste poort stuurt. Het patchpaneel scoort laag op netwerkintelligentie omdat het geen elektronische circuits bevat, terwijl de switch laag scoort op stroomonafhankelijkheid omdat het afhankelijk is van een continue stroomvoorziening om te kunnen functioneren. Samen bekeken illustreert de vergelijking waarom patchpanelen en schakelaars normaal gesproken worden gebruikt als complementaire componenten binnen hetzelfde gestructureerde bekabelingssysteem en niet als vervanging van elkaar.

Hoe patchpanelen en schakelaars samenwerken in een gestructureerd bekabelingssysteem

In een typisch gestructureerd bekabelingssysteem worden een patchpaneel en een netwerkswitch achter elkaar aangesloten, in plaats van te strijden om dezelfde taak. Het algemene pad dat een enkele netwerkverbinding volgt, gebaseerd op de gangbare praktijk waarnaar wordt verwezen in de TIA/EIA-568-C gestructureerde bekabelingsrichtlijnen en de BICSI Telecommunications Distribution Methods Manual, ziet er als volgt uit:

1. Met bekabeling in de werkruimte wordt een apparaat, zoals een computer, aangesloten op een stopcontact of netwerkplaat voorzien van een RJ45 keystone-aansluiting.
2. Horizontale bekabeling loopt vanaf dat voorpaneel terug naar een bedradingskast of telecomruimte, doorgaans binnen een aanbevolen maximale lengte van ongeveer 100 meter.
3. De horizontale bekabeling eindigt aan de achterkant van een patchpaneel met behulp van een punch-down IDC-methode, gewoonlijk volgens een 110- of Krone-stijl beëindiging.
4. Een korte patchkabel, voorzien van mannelijke RJ45-connectoruiteinden, verbindt de voorkant van een patchpaneelpoort met een poort op een nabijgelegen netwerkswitch.
5. De switch stuurt vervolgens gegevens door tussen die verbinding en de rest van het netwerk, inclusief eventuele backbone-bekabeling die meerdere telecomruimtes met elkaar verbindt.

Deze gelaagde aanpak is een kernidee achter a gestructureerd bekabelingssysteem : elk onderdeel van een gestructureerd bekabelingssysteem, inclusief het patchpaneel, keystone-aansluitingen, faceplates en patchkabels, heeft een gedefinieerde rol, waardoor een netwerkbekabelingsoplossing gemakkelijker te onderhouden en te herconfigureren is in vergelijking met ad-hoc point-to-point-bedrading. Wanneer een apparaat verplaatst of vervangen moet worden, kan een installateur meestal gewoon een kort patchsnoer bij het patchpaneel of de schakelaar vervangen, in plaats van een nieuwe kabel door muren of plafonds te trekken. In het onderstaande diagram wordt de bandbreedtecapaciteit vergeleken tussen veelgebruikte kabelcategorieën die worden gebruikt bij gestructureerde kabelproducten.

Dit lijndiagram vergelijkt de relatieve bandbreedtecapaciteit die is gekoppeld aan drie algemene gestructureerde bekabelingscategorieën waarnaar wordt verwezen in de TIA/EIA-568-C-documentatie: Cat5e, Cat6 en Cat6A. Cat5e-bekabeling heeft over het algemeen een bandbreedte van ongeveer 100 MHz, Cat6-bekabeling breidt dat uit tot ongeveer 250 MHz, en Cat6A-bekabeling verhoogt de nominale bandbreedte verder tot ongeveer 500 MHz. Omdat een patchpaneel normaal gesproken wordt gebouwd voor een specifieke kabelcategorie, is een Cat6A-patchpaneel gecombineerd met Cat6A keystone-aansluitingen en Cat6A-bekabeling nodig om gebruik te maken van de hogere bandbreedte die aan de rechterkant van het diagram wordt weergegeven. Het combineren van kabelcategorieën binnen dezelfde link, bijvoorbeeld het combineren van Cat6A-bekabeling met een Cat5e-patchpaneel, beperkt over het algemeen de hele link tot de prestaties van de lager gewaardeerde categorie. Om deze reden worden het patchpaneel, de keystone-aansluitingen, frontplaten en patchkabels die in een gestructureerd bekabelingssysteem worden gebruikt doorgaans gespecificeerd in dezelfde kabelcategorie om consistente prestaties te behouden.

Naast de kabelcategorie hangt de totale omvang van een gestructureerd bekabelingssysteem ook af van de grootte van de bekabelde faciliteit. Het onderstaande kolomdiagram geeft algemene referentiecijfers weer van de manier waarop het aantal havens zich over verschillende soorten installaties uitstrekt.

Het kolomdiagram hierboven geeft illustratieve referentiecijfers weer voor typische poorttellingen die worden gebruikt bij verschillende soorten gestructureerde bekabelingsinstallaties, variërend van kleine kantoren tot datacenterrekken. Een kleine kantoorinstallatie gebruikt gewoonlijk ongeveer 24 poorten, die meestal kunnen worden bediend door een enkele patchpaneeleenheid. Een middelgrote kantoorverdieping strekt zich vaak uit naar 48 poorten, soms verdeeld over twee patchpaneeleenheden die in hetzelfde rack zijn gemonteerd. Bedrijfsvloeren en grotere faciliteiten kunnen naar het bereik van 96 poorten worden verplaatst, terwijl datacenterracks die veel serververbindingen verwerken 144 poorten of meer nodig kunnen hebben, wat vaak wordt bereikt door meerdere patchpaneeleenheden met hoge dichtheid te stapelen. Deze cijfers zijn algemene planningsreferenties en geen vaste vereisten, aangezien het daadwerkelijke aantal poorten dat nodig is in een gestructureerd bekabelingssysteem afhangt van het specifieke aantal werkruimtes, apparatuuraansluitingen en groeiplannen voor de faciliteit.

Patchpaneelcomponenten selecteren: Keystone-aansluitingen, frontplaten en RJ45-connectoren

Keystone-aansluitingen en frontplaten als componenten voor gestructureerde bekabelingsproducten

Een patchpaneel werkt zelden alleen. Het wordt doorgaans gecombineerd met een reeks verwante componenten van gestructureerde bekabelingsproducten, waaronder keystone-aansluitingen, frontplaten en patchkabels, die samen een complete netwerkbekabelingsoplossing vormen. Veel voorkomende moduletypen onder keystone-jackfabrikanten zijn onder meer:

• Keystone jack cat6-modules, gebruikt voor standaard gigabit-koperverbindingen op de werkplekuitgang.
• RJ45 keystone-jackpoorten compatibel met de meeste blanco patchpaneel- en frontplaatbehuizingen.
• Net Keystone Jack-stijl modules, ontworpen voor montage zonder gereedschap of punch-down, afhankelijk van de voorkeur van de installateur.
• Netwerkfrontplaat en frontplaatbehuizingen, verkrijgbaar in lay-outs met één poort, dubbele poort en meerdere poorten, passend bij een patchpaneel met 24 poorten of een grotere backbone-configuratie.

Fabrikanten van frontplaten bieden over het algemeen opties voor zowel inbouw- als opbouwmontage, zodat dezelfde keystone-aansluiting kan worden geïnstalleerd in gipsplaat, in een verhoogde vloerdoos of op het oppervlak van een muur, afhankelijk van het gebouwtype. Omdat een faceplate eenvoudigweg een behuizing is voor een of meer keystone-aansluitingen, zijn de feitelijke elektrische prestaties van de verbinding nog steeds afhankelijk van het afstemmen van de keystone-aansluitingen van de frontplaat op dezelfde kabelcategorie die wordt gebruikt door het patchpaneel en de bekabeling daarachter.

Bijpassende patchpaneelpoorten met RJ45-connectoren en patchkabels

Aan de voorkant van het patchpaneel accepteert elke poort een standaard RJ45-stekker. De patchkabels die worden gebruikt om deze verbindingen te maken, worden soms ook wel afgekort genoemd Patchpaneel-patches , zijn korte, in de fabriek of in het veld aangesloten kabels, voorzien van een mannelijke RJ45-connector aan elk uiteinde. Fabrikanten van RJ45-connectoren produceren deze connectoren doorgaans volgens de Cat5e-, Cat6- of Cat6A-specificaties, en het selecteren van een connector die geschikt is voor dezelfde categorie als het patchpaneel en de keystone-aansluitingen helpt een onbedoeld knelpunt in de verbinding te voorkomen. Het is vermeldenswaard dat de term patchpaneel ook voorkomt in niet-gerelateerde contexten, zoals patchpaneel voor auto-audiosystemen, dat verwijst naar verdeelpanelen voor versterkerbedrading in voertuigen; dat gebruik heeft niets te maken met de patchpanelen voor gestructureerde netwerkbekabeling die in deze handleiding worden beschreven. Door samen te werken met gevestigde fabrikanten van patchpanelen die ook bijpassende keystone-aansluitingen, faceplates en RJ45-connectoren produceren, kan de inkoop worden vereenvoudigd, omdat de kabelcategorie, kleurcodering en aansluitstijl waarschijnlijk consistenter zijn voor het gehele gestructureerde bekabelingssysteem.

Isometrische weergave: anatomie van een in een rack gemonteerd patchpaneel

Het isometrische diagram hierboven is een vereenvoudigde schematische illustratie van een in een rack gemonteerd patchpaneel, bedoeld om de algemene lay-out van de belangrijkste componenten te tonen in plaats van een exacte technische tekening van een specifiek model. De voorkant van het paneel bevat een rij keystone-jackpoorten, waar individuele netwerkkabels worden afgesloten met behulp van RJ45 keystone-jackconnectoren. Dankzij een montagebeugel langs de zijkant van het paneel kan het in een standaard 19-inch apparatuurrek worden bevestigd, waardoor het paneel uitgelijnd blijft met andere in een rek gemonteerde apparatuur, zoals een netwerkswitch. Aan de achterkant van het paneel worden IDC-punch-down-terminals gebruikt, gewoonlijk volgens een 110- of Krone-stijl afsluitmethode, om de inkomende horizontale bekabeling op elke keystone-jackpoort aan te sluiten. Meestal wordt bij de poorten aan de voorkant een label of ID-strip meegeleverd, zodat elke poort kan worden genummerd, wat helpt bij kabelbeheer en probleemoplossing zodra het patchpaneel is geïnstalleerd in een live gestructureerd bekabelingssysteem.

De onderstaande foto toont een representatief assortiment patchpaneel- en frontplaatcomponenten.

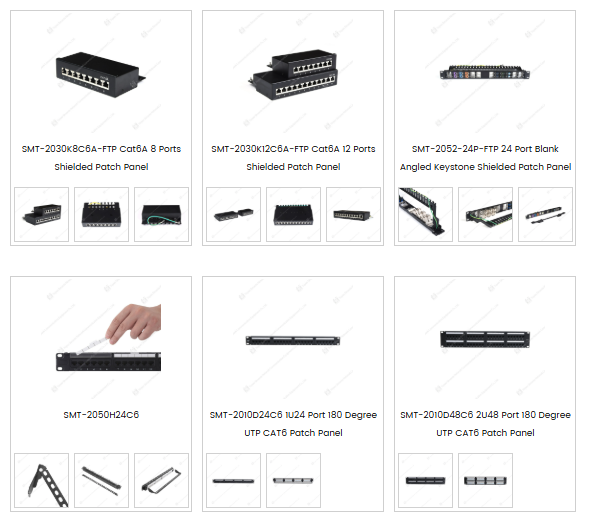

De foto hierboven toont een reeks patchpaneel- en faceplate-componenten, waaronder afgeschermde Cat6A-patchpanelen in configuraties met 8 poorten en 12 poorten, een blanco, schuin keystone-afgeschermd patchpaneel met 24 poorten en UTP Cat6-patchpanelen in 24 poorten en 48 poorten 180 graden configuraties. Blanco patchpaneelmodellen accepteren individuele keystone-aansluitingen naar keuze van de installateur, waardoor een enkel patchpaneelchassis verschillende typen aansluitingen kan ondersteunen, zoals Cat6 keystone-aansluitingen of glasvezeladapters, binnen dezelfde rackruimte. Producten in patchpaneeldoosstijl, afgebeeld naast de in een rek gemonteerde eenheden, worden doorgaans gebruikt voor kleinere installaties waarbij slechts een handvol netwerkdrops buiten een volledig apparatuurrek hoeft te worden georganiseerd. Bij al deze patchpaneelformaten blijven RJ45 keystone-jackpoorten het gemeenschappelijke aansluitpunt voor standaard koperen gestructureerde bekabeling, terwijl de achterkant van elke unit over het algemeen een IDC punch-down-afsluiting accepteert voor de inkomende kabeltrajecten. De keuze tussen patchpaneelopties met 8 poorten, 12 poorten, 24 poorten en 48 poorten komt doorgaans neer op het aantal kabeldoorgangen dat in een bepaald rek of bedradingskast wordt afgesloten.
