Wat is netwerkfaceplate en typen

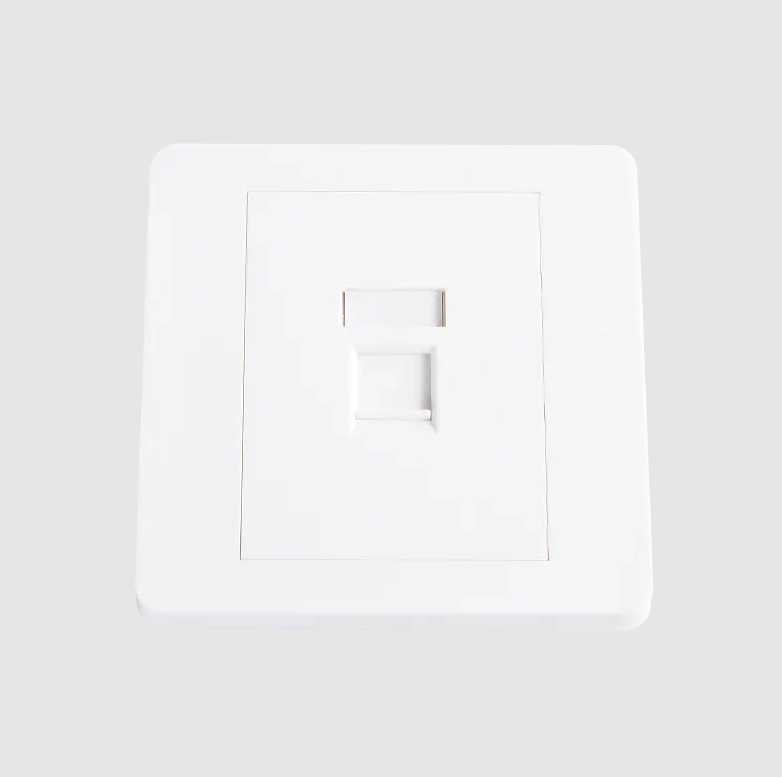

EEN netwerk frontplaat is een aan de muur gemonteerd paneel dat in huizen, kantoren en datacenters wordt geïnstalleerd en een schone, veilige interface biedt voor het aansluiten van netwerkkabels (zoals Ethernet of glasvezel) op gestructureerde bekabelingssystemen. Het fungeert als het zichtbare eindpunt van inbouwbekabeling en accepteert keystone-aansluitingen of modules die interne bedrading verbinden met gebruikersgerichte poorten. In plaats van kabels bloot te leggen of losjes af te sluiten, organiseert en beschermt een netwerkfrontplaat de verbindingen en zorgt voor een professionele afwerking. Voorplaats zijn verkrijgbaar in configuraties met één tot zes poorten of meer en vormen een fundamenteel onderdeel van elke gestructureerde netwerkinstallatie.

Wat is een Netwerk frontplaat

EEN network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.

Faceplates worden gebruikt in residentiële netwerken, commerciële IT-infrastructuur en industriële omgevingen. Ze worden geïnstalleerd in muurdozen (ook wel achterkasten genoemd) die verzonken in de muur zitten, waardoor de installatie een afgewerkt uiterlijk krijgt. Een belangrijk onderscheid is dat de frontplaat zelf de draden niet afsluit; die functie behoort tot de keystone-aansluiting in de poorten van de frontplaat gestoken.

Veel voorkomende toepassingen zijn onder meer:

• Ethernet-datapunten in kantoren en woningen
• Telefoonaansluitpunten
• Glasvezelaansluitpanelen op muren
• EENudio/video signal distribution in conference rooms
• USB- en HDMI-wandcontactdozen in slimme gebouwen


Belangrijkste soorten Netwerk frontplaats

Netwerkfaceplates zijn er in verschillende typen, elk geschikt voor verschillende bekabelingsstandaarden, poortaantallen en installatieomgevingen. Als u de verschillen begrijpt, kunt u voor elk project de juiste selectie maken.

1. Keystone frontplaat (modulaire frontplaat)

Het meest gebruikte type, keystone frontplaten accepteren verwisselbare keystone-aansluitingen in een snap-in-formaat. Dankzij deze modulariteit kan dezelfde frontplaat Ethernet- (Cat5e, Kat6, Kat6A), coaxiale, glasvezel-, USB- of HDMI-aansluitingen ondersteunen, simpelweg door de geplaatste module te vervangen. Het aantal poorten varieert doorgaans van 1 tot 6 poorten per faceplate.

Keystone-frontplaten hebben de voorkeur in commerciële installaties, omdat ze toekomstige upgrades mogelijk maken zonder het hele stopcontact te vervangen; alleen de keystone-aansluiting hoeft te worden verwisseld.

2. Frontplaat met vaste poort

Frontplaten met vaste poorten hebben geïntegreerde, niet-verwijderbare poorten die rechtstreeks in de plaat zijn ingebouwd. Deze komen vaak voor bij oudere telefooninstallaties en goedkopere residentiële projecten. Hoewel ze minder flexibel zijn dan keystone-types, zijn ze vaak zuiniger voor implementaties voor eenmalig gebruik waarbij het kabeltype niet verandert.

3. Vezeloptische frontplaat

Deze faceplates zijn speciaal ontworpen voor glasvezelbekabeling en bevatten LC-, SC-, ST- of MTP/MPO-adapters. Ze worden gebruikt in snelle omgevingen zoals datacenters, universiteitscampussen en bedrijfsbackbones datatransmissiesnelheden hoger dan 10 Gbps . Vezelafdekplaten moeten de optische connectoren beschermen tegen stof en fysieke schade, dus bevatten ze doorgaans stofkappen of poorten met luiken.

4. Voorplaat voor opbouwmontage

Waar het niet praktisch is om in muren te zagen, zoals in oudere gebouwen, betonconstructies of tijdelijke installaties, worden opbouwplaten rechtstreeks aan het muuroppervlak bevestigd in plaats van erin verzonken. Ze worden geleverd met een ingebouwde achterkast en zijn sneller te installeren, hoewel ze visueel iets opvallender zijn.

5. Vloerdoos/ondervloerplaat

Vloerdoosfrontplaten worden gebruikt in open kantoren en vergaderruimtes en worden geïnstalleerd in verhoogde vloeren of betonvloeren. Ze bieden data-, stroom- en AV-aansluitingen op bureauniveau zonder wandgeleiding. In een enkele vloerdoos kan plaats zijn 4 tot 12 poorten , waarbij Ethernet-, stroom- en multimedia-aansluitingen in één apparaat worden gecombineerd.

6. Multimediaal/combinatie frontplaat

Multimedia frontjes bieden plaats aan gemengde signaaltypen in één enkele plaat, bijvoorbeeld door het combineren van RJ45 Ethernet-poorten, HDMI, USB-A en 3,5 mm audio-aansluitingen. Deze zijn vooral populair in moderne vergaderruimtes, klaslokalen en thuisbioscoopopstellingen waar meerdere verbindingstypes nodig zijn op één stopcontactlocatie.

Vergelijking van veelvoorkomende typen netwerkfaceplates

Belangrijkste componenten van een netwerkfaceplatesysteem

EEN complete faceplate installation involves several components working together:

• Voorplaat lichaam : De buitenplaat in standaardformaten zoals UK single (86×86mm), UK double (86×146mm), of US 1-voudig / 2-voudig formaten
• Keystone-aansluitingen : Snap-in-modules die Cat5e-, Cat6-, Cat6A- of glasvezelkabels afsluiten en RJ45-stekkers of glasvezelconnectoren accepteren
• Achterkast / muurdoos : Een inbouwbehuizing die in de muur wordt gemonteerd en waarop de frontplaat wordt geschroefd
• Poortlabels/pictogrammen : Identificatiemarkeringen, kleurgecodeerd of met tekst gelabeld, om gegevens-, spraak- of AV-poorten te onderscheiden
• Stofkappen : Beschermhoezen voor ongebruikte poorten, vooral van cruciaal belang bij glasvezeltoepassingen

Netwerk frontplaat Normen en kabelcategorieën

De prestaties van een netwerkfaceplate-installatie zijn slechts zo goed als de bekabeling en keystone-aansluitingen die daarin worden gebruikt. Frontplaten moeten worden afgestemd op de kabelcategorie die wordt ingezet:

• Cat5e : Ondersteunt tot 1 Gbps bij 100 MHz; geschikt voor de meeste residentiële en commerciële basisnetwerken
• Cat6 : Ondersteunt tot 1 Gbps bij 250 MHz met betere overspraakprestaties; veel gebruikt in moderne kantooromgevingen
• Cat6A : Ondersteunt tot 10 Gbps op 500 MHz ; vereist voor omgevingen met hoge dichtheid en PoE-toepassingen
• Kat8 : Ondersteunt tot 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Vezel (OM3/OM4/OS2) : Ondersteunt 10G tot 100G over langere afstanden; vereist glasvezelspecifieke keystone-adapters

Norminstellingen zoals TIA-568 (Noord-Amerika) en ISO/IEC 11801 (internationaal) definiëren kanaalprestatie-eisen waaraan frontplaten en aansluitingen moeten voldoen om gecertificeerde gestructureerde bekabelingsinstallaties te realiseren.

Hoe u de juiste netwerkfaceplate kiest

Het selecteren van de juiste frontplaat hangt af van verschillende praktische factoren:

Haventelling

Bepaal hoeveel aansluitingen er per locatie nodig zijn. Een standaard bureauwerkstation vereist doorgaans dit 2 poorten (één data, één reserve of spraak), terwijl een AV-station in een klaslokaal mogelijk 4 tot 6 poorten nodig heeft. Vermijd overspecificatie om muurdoorvoeringen beheersbaar te houden.

Installatieomgeving

Voor nieuwbouw of renovatie bieden inbouw keystone frontplaten de schoonste afwerking. Voor bestaande gebouwen waar muurgeleiding niet haalbaar is, elimineren opties voor opbouwmontage de noodzaak om kabels door muren te leiden. Industriële en buitenomgevingen vereisen IP-geclassificeerde (bijvoorbeeld IP44 of IP55) frontplaten met bescherming tegen stof en vocht.

Kabeltype en snelheidsvereisten

Zorg ervoor dat de keystone-aansluitingen overeenkomen met de kabelcategorie die wordt gebruikt. Het installeren van Cat6A-aansluitingen in een Cat5e-infrastructuur is een verspilling van investeringen, terwijl het plaatsen van Cat5e-aansluitingen in een Cat6A-installatie een prestatieknelpunt creëert bij de uitlaat: de zwakste schakel bepaalt de maximale snelheid van het kanaal.

EENesthetic and Regulatory Standards

In gereguleerde omgevingen zoals gezondheidszorg- of overheidsinstellingen moeten frontplaten mogelijk voldoen aan specifieke kleurcoderingsnormen of brandwerende vereisten voor wandmontage. Commerciële ruimtes specificeren vaak een consistente afwerking (wit, ivoor of geborsteld staal) om te voldoen aan de normen voor interieurontwerp.

Netwerkfaceplate versus patchpaneel: belangrijkste verschillen

EEN common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:

• Faceplate : Geïnstalleerd op het eindpunt van de gebruiker (bureau, muur, vloer); biedt 1–6 poorten per locatie; verbindt eindapparaten met inbouwbekabeling
• Patchpaneel : Geïnstalleerd in het netwerkrek of de telecommunicatieruimte; consolideert alle kabeldoorvoeren in de muur (vaak 24 tot 48 poorten per paneel ); wordt aangesloten op schakelaars via patchkabels

Samen vormen de frontplaat en het patchpaneel de twee uiteinden van een gestructureerd kabelkanaal, waartussen de horizontale kabel in de muur loopt.

Praktische installatietips

Een juiste installatie garandeert zowel prestaties als een lange levensduur:

1. EENlways leave minimaal 30 cm kabelspeling in de achterkast om herbeëindiging mogelijk te maken als een jack mislukt
2. Houd de twist van het paar zo dicht mogelijk bij het keystone-aansluitingspunt mogelijk; meer dan 13 mm (0,5 inch) losdraaien verslechtert de prestaties van Cat6 en Cat6A
3. Label elke poort duidelijk op zowel de frontplaat als de corresponderende patchpaneelpoort met behulp van een consistent nummeringsschema (bijvoorbeeld F1-D1 = Verdieping 1, Bureau 1)
4. Gebruik stofkappen op ongebruikte keystone-sleuven om ophoping van vuil in de achterkast te voorkomen
5. Reinig bij glasvezelinstallaties alle connectoren met geschikt gereedschap voordat u gaat testen; Verontreinigde vezeluiteinden zijn de belangrijkste oorzaak van defecten aan glasvezelverbindingen
6. Test elk voltooid stopcontact met een kabelcertificeerder (niet alleen een continuïteitstester) om te bevestigen dat het kanaal voldoet aan de vereiste TIA- of ISO-norm
