Het kiezen van het juiste kabeltype is cruciaal bij het bouwen van een efficiënt en stabiel netwerkbekabelingssysteem. Simpel gezegd: als uw omgeving hoge elektromagnetische interferentie (EMI) of radiofrequentie-interferentie (RFI) kent, zoals fabriekswerkplaatsen, ziekenhuizen of grote datacentra, moet u gebruik maken van Afgeschermde patchkabels ; voor omgevingen met minder interferentie, zoals gewone thuisnetwerken of kleine en middelgrote kantoren, zijn niet-afgeschermde twisted pair (UTP)-kabels een kosteneffectievere en eenvoudiger te installeren optie.
Wat zijn afgeschermde patchkabels? Waarom zijn ze zo belangrijk?

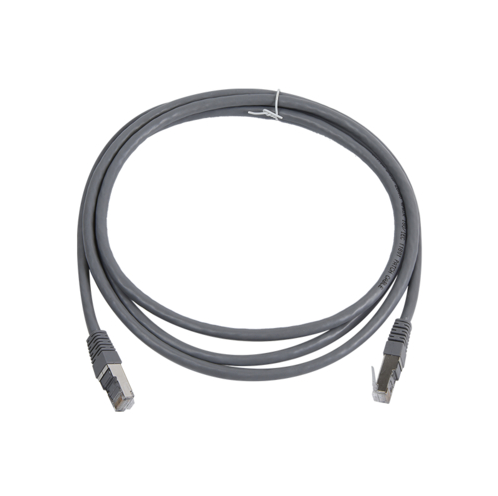

Afgeschermde twisted pair (STP of FTP) patchkabels zijn netwerkkabels met een of meer lagen metalen afscherming om de getwiste paren gewikkeld. Dit "pantser" dient voornamelijk om te voorkomen dat externe elektromagnetische golven de kabel binnendringen en om te voorkomen dat interne signalen naar buiten stralen.
In complexe bekabelingsomgevingen afgeschermde patchkabels fungeren als ‘data-lijfwachten’. Zonder afschermingstechnologie kunnen sterke elektromagnetische velden (zoals die in de buurt van generatoren, liftmotoren of hoogspanningslijnen) ruis in de kabels veroorzaken, wat leidt tot verhoogde foutpercentages, gegevensverlies en in ernstige gevallen zelfs netwerkstoringen.
Kernvoordelen van afgeschermde patchkabels:
- Superieur anti-interferentievermogen: Weerstaat effectief EMI en RFI, waardoor de integriteit van de gegevensoverdracht wordt gewaarborgd.
- Minder overspraak: Vooral in kabelgoten waar kabels dicht gebundeld zijn, verminderen afgeschermde patchkabels effectief de signaalkoppeling tussen kabels (d.w.z. buitenaardse overspraak ANEXT).
- Hogere beveiliging: De afschermingslaag vermindert het lekken van elektromagnetische straling, waardoor het moeilijker wordt om gegevens af te luisteren.
Diepgaande scenario's: Wanneer is het essentieel om afgeschermde patchkabels te kiezen?
Niet alle netwerken hoeven 'volledig gepantserd' te zijn, maar in de volgende specifieke scenario's is het inzetten van afgeschermde patchkabels en een bijbehorend afgeschermd bekabelingssysteem een verplichte vereiste:
- Industriële omgevingen: Productielijnen voor fabrieksautomatisering zijn gevuld met grote motoren, lasmachines en frequentieomvormers, die aanzienlijke elektromagnetische ruis genereren.
- Medische instellingen: In ziekenhuizen, in de buurt van MRI-kamers en röntgenapparatuur moeten hoogwaardige afgeschermde patchkabels worden gebruikt om te voorkomen dat medische apparatuur en netwerksignalen elkaar storen.
- Datacenters met hoge dichtheid: Wanneer honderden of duizenden netwerkkabels strak gebundeld zijn in serverracks en werken met snelheden van 10 Gigabit (10GBase-T) of hoger, kan het gebruik van Cat6A afgeschermde patchkabels het probleem van overspraak tussen kabels effectief oplossen.
- Overheids- en vertrouwelijke organisaties: Voor informatiebeveiliging en lekpreventie hebben afgeschermde systemen de voorkeur.
Wanneer kiest u voor niet-afgeschermde patchkabels (UTP)?
Als uw bekabelingsomgeving relatief ‘schoon’ is, blijven unshielded twisted pair (UTP)-kabels de reguliere keuze. Voor de meeste commerciële kantoorgebouwen, scholen en thuisgebruikers bieden UTP-patchkabels aanzienlijke voordelen:
- Lagere kosten: De kosten van kabels en bijbehorende connectoren en patchpanelen zijn doorgaans lager dan die van afgeschermde systemen.
- Gemakkelijkere installatie: Ze zijn flexibeler, gemakkelijker te buigen en door leidingen te leiden, en vereisen geen complexe aardingsprocedures.
- Voldoende voor de dagelijkse behoeften: Bij afwezigheid van sterke interferentiebronnen kunnen gekwalificeerde Cat6 niet-afgeschermde patchkabels volledig voldoen aan de behoeften van Gigabit- of zelfs 10 Gigabit-transmissie over korte afstanden.
Vergelijkingsgids: belangrijkste verschillen tussen afgeschermde en niet-afgeschermde patchkabels
- Interferentieweerstand: Afgeschermde patchkabels hebben extreem sterke anti-interferentieprestaties. Dankzij de metalen afschermingslaag kunnen ze effectief "immuniseren" tegen externe elektromagnetische interferentie (EMI) en radiofrequentie-interferentie (RFI), waardoor ze ideaal zijn voor complexe elektromagnetische omgevingen. Unshielded Twisted Pair (UTP)-kabels zijn voornamelijk afhankelijk van de twisted pair-structuur om ruis te onderdrukken, wat geschikt is voor gewone omgevingen.
- Vereisten voor aardingssysteem: Afgeschermde patchkabels vereisen een strikte aarding aan beide uiteinden, terwijl niet-afgeschermde patchkabels geen aarding vereisen, wat de installatie vereenvoudigt.
- Installatiemoeilijkheden en fysieke eigenschappen: Afgeschermde kabels zijn dikker, stijver en vereisen nauwkeurige bediening, terwijl niet-afgeschermde kabels dunner, flexibeler en gemakkelijker te installeren zijn.
- Kosten: Afgeschermde patchkabels zijn duurder en arbeidsintensiever om te installeren, terwijl niet-afgeschermde patchkabels goedkoper en gemakkelijker te onderhouden zijn.
- Typische toepassingen: Afgeschermde patchkabels zijn ideaal voor omgevingen met veel interferentie, zoals industriële automatisering, grote datacenters, medische beeldkamers en luchthavens. Niet-afgeschermde patchkabels zijn geschikt voor alledaagse scenario's zoals thuisnetwerken, kleine en middelgrote kantoren en scholen.
De juiste bekabelingskeuze is de eerste stap naar een stabiele netwerkwerking. Evalueer vóór aankoop de elektromagnetische omgeving ter plaatse om er zeker van te zijn dat afgeschermde patchkabels worden gebruikt waar ze het meest nodig zijn.
