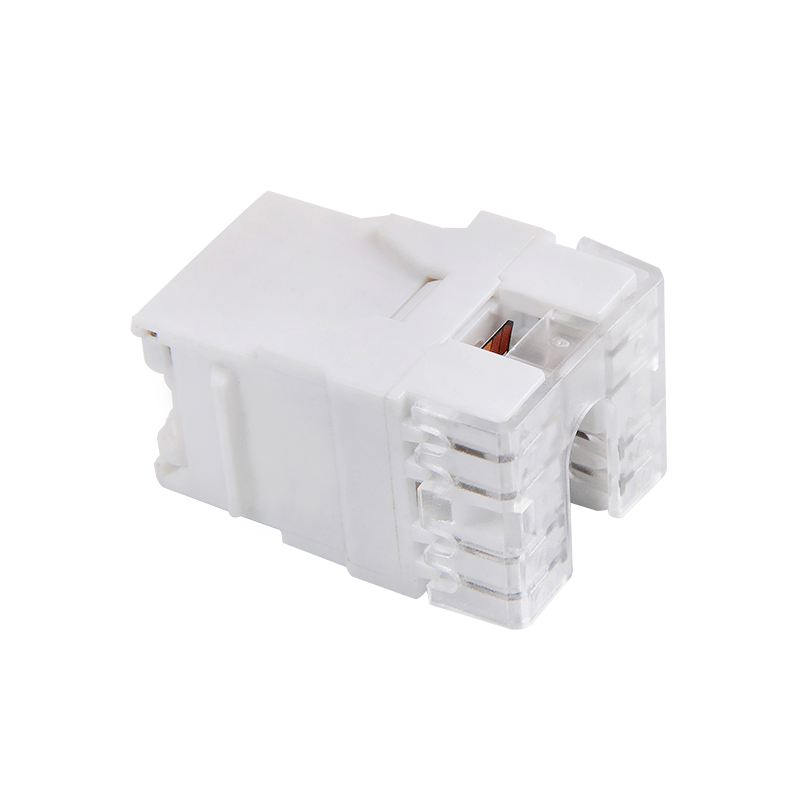

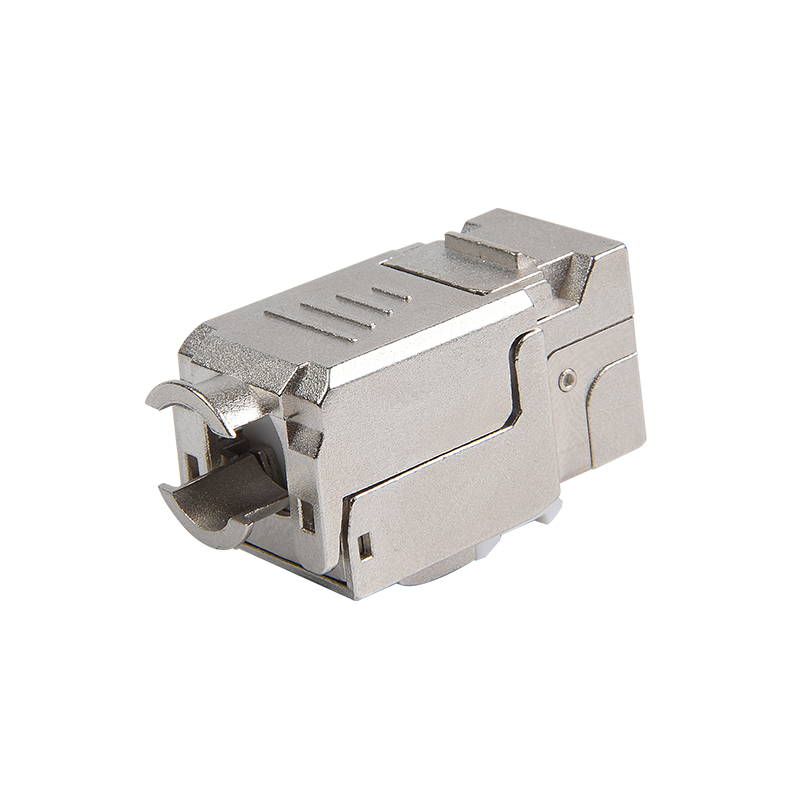

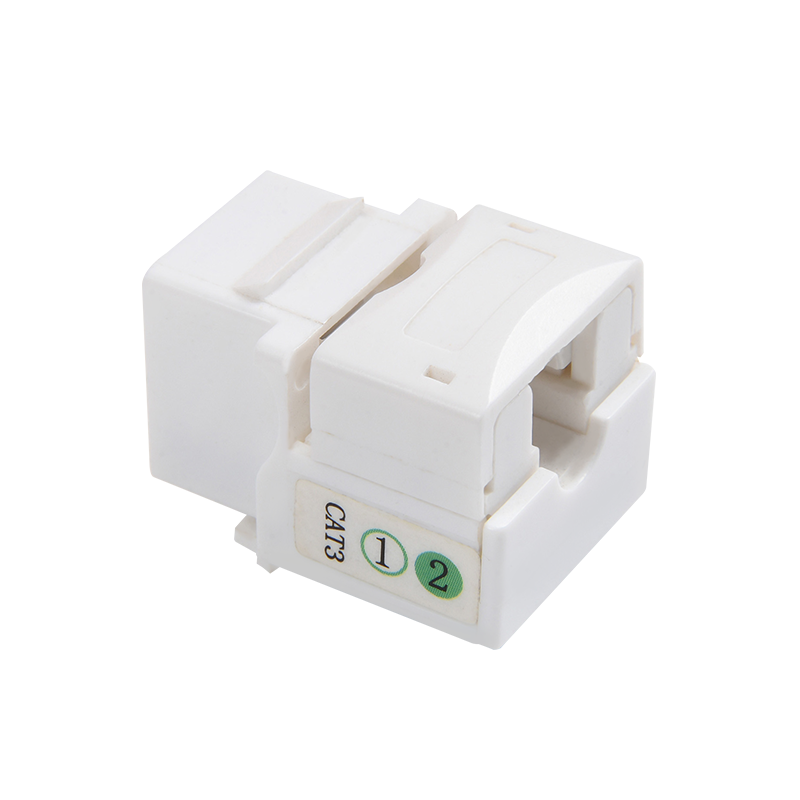

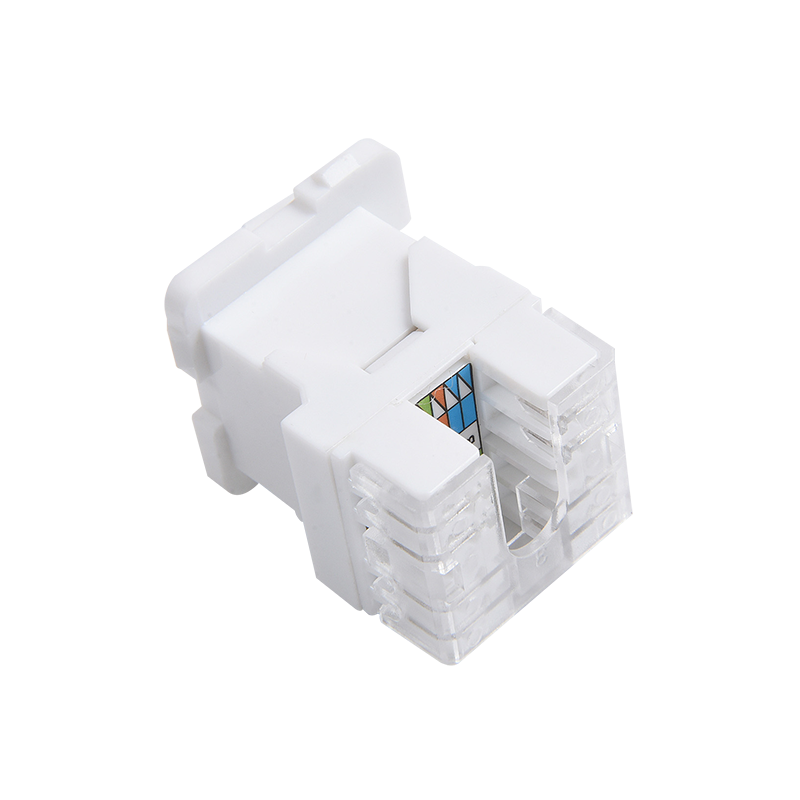

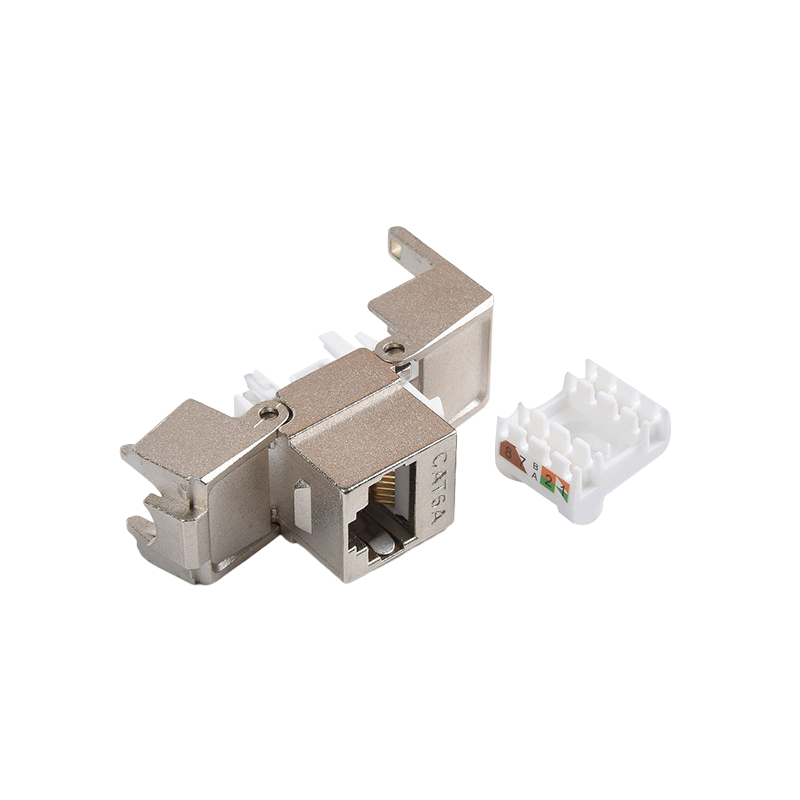

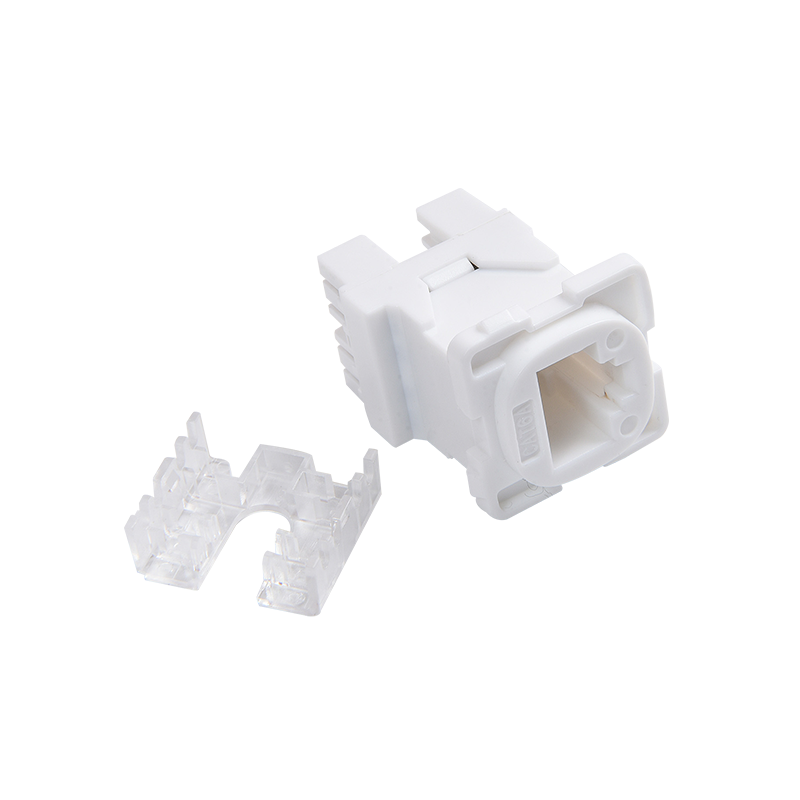

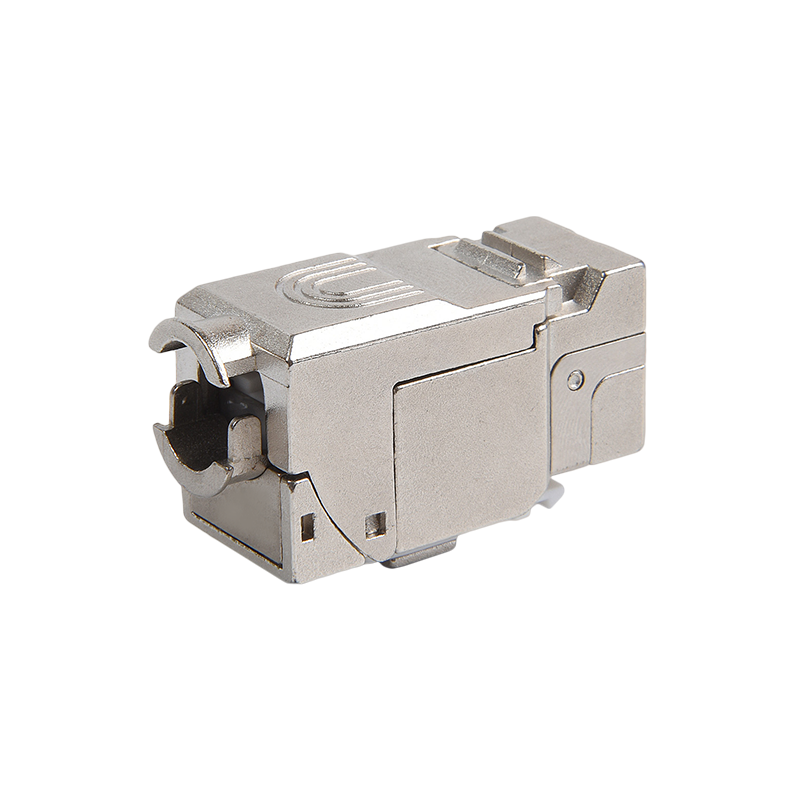

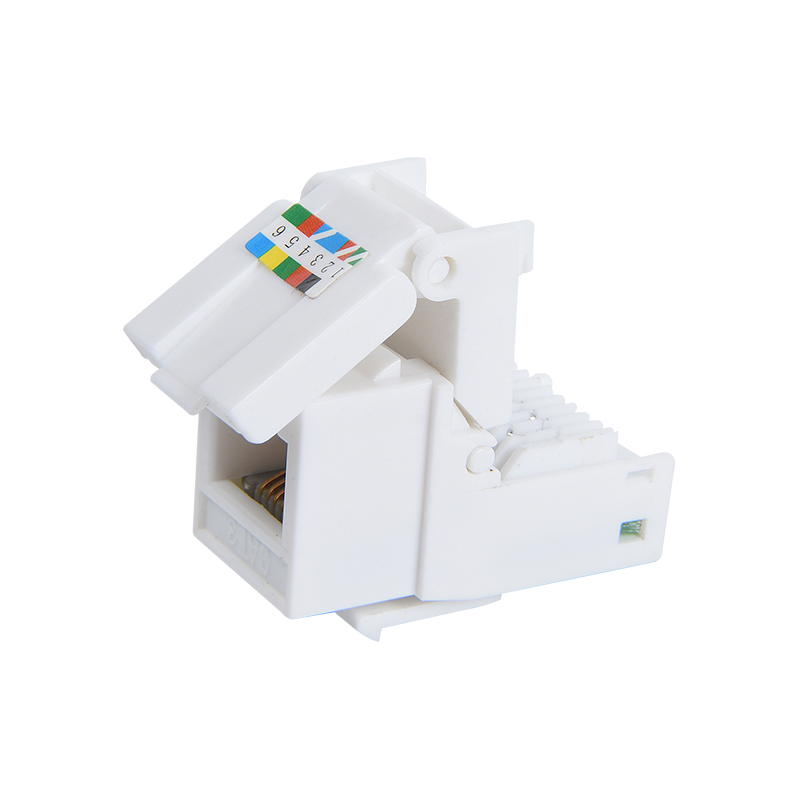

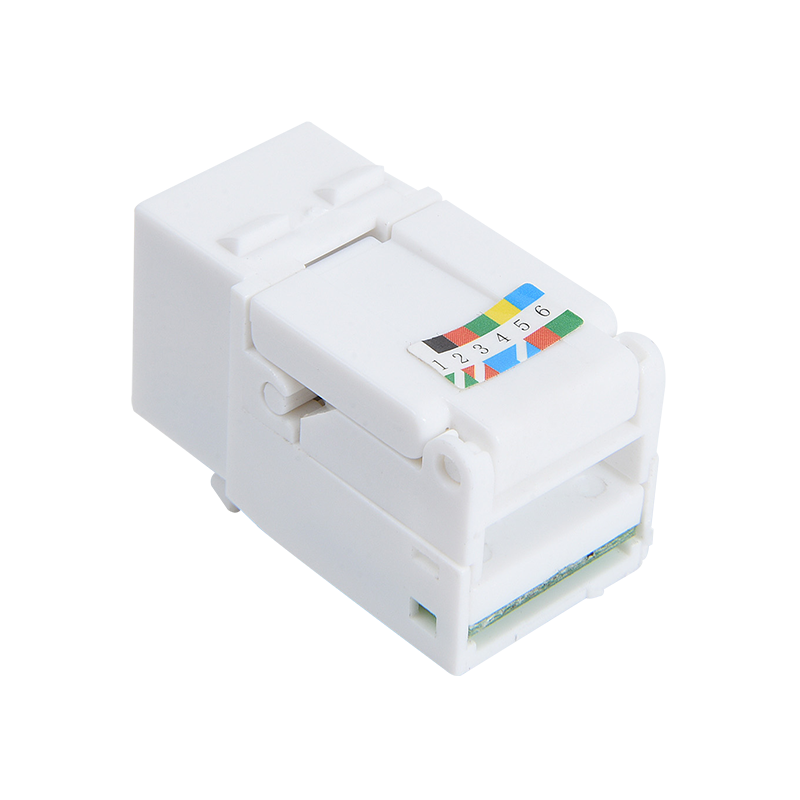

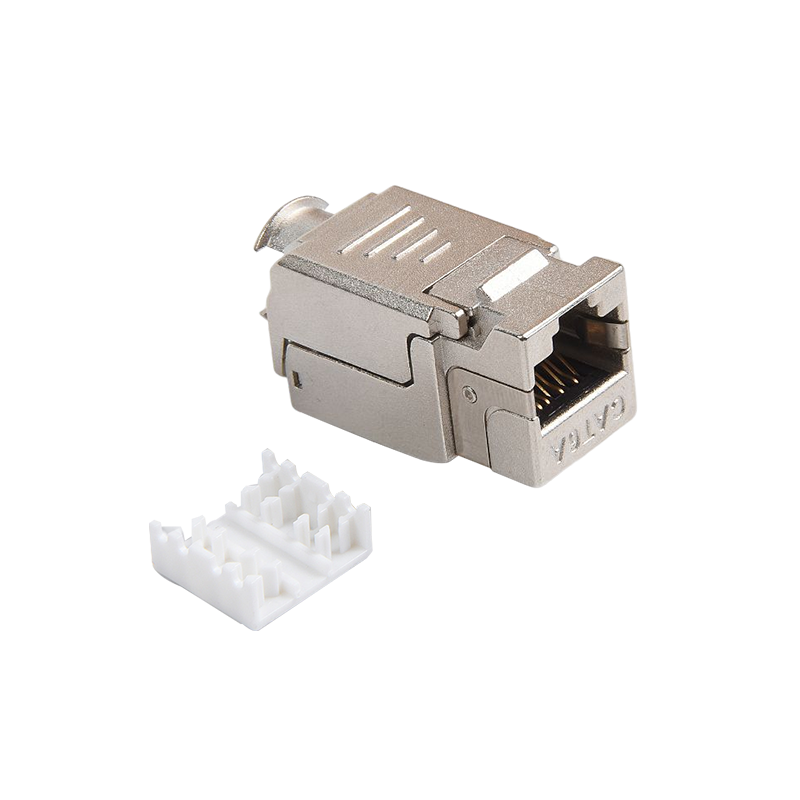

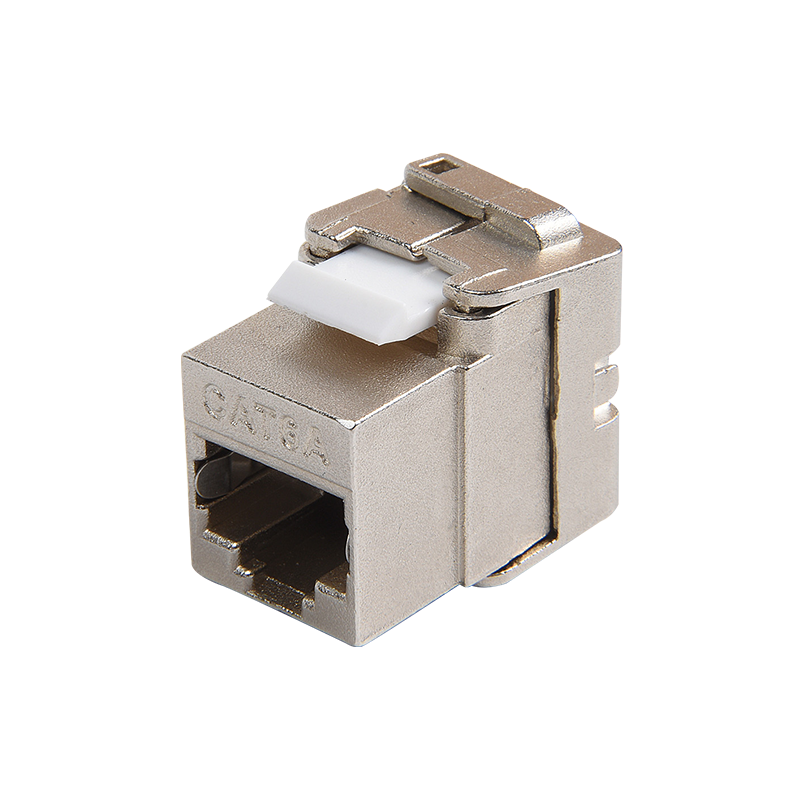

Keystone Jack , ook bekend als een modulaire aansluiting of snap-in-aansluiting, is een kleine modulaire connector die wordt gebruikt in gestructureerde bekabelingssystemen. Het biedt een gestandaardiseerd verbindingspunt voor koperen kabels, waardoor een gemakkelijke en flexibele installatie van netwerkuitlaten, patchpanelen, wandplaten en andere netwerkapparatuur mogelijk is.
De term "keystone" verwijst naar de grootte en vorm van de aansluiting, die is ontworpen om te passen in een overeenkomstige opening of slot genaamd een sleutelsteenwandplaat of patchpaneel. Keystone -jacks zijn beschikbaar in verschillende configuraties om verschillende soorten koperen bekabeling te ondersteunen, zoals CAT5E, CAT6, CAT6A en CAT7.
Belangrijkste kenmerken en componenten van een keystone -jack zijn:
Jack Housing: de Jack Housing is meestal gemaakt van plastic en biedt de structuur en bescherming voor de interne componenten van de Jack. Het is ontworpen om veilig in een Keystone -opening of slot te passen.

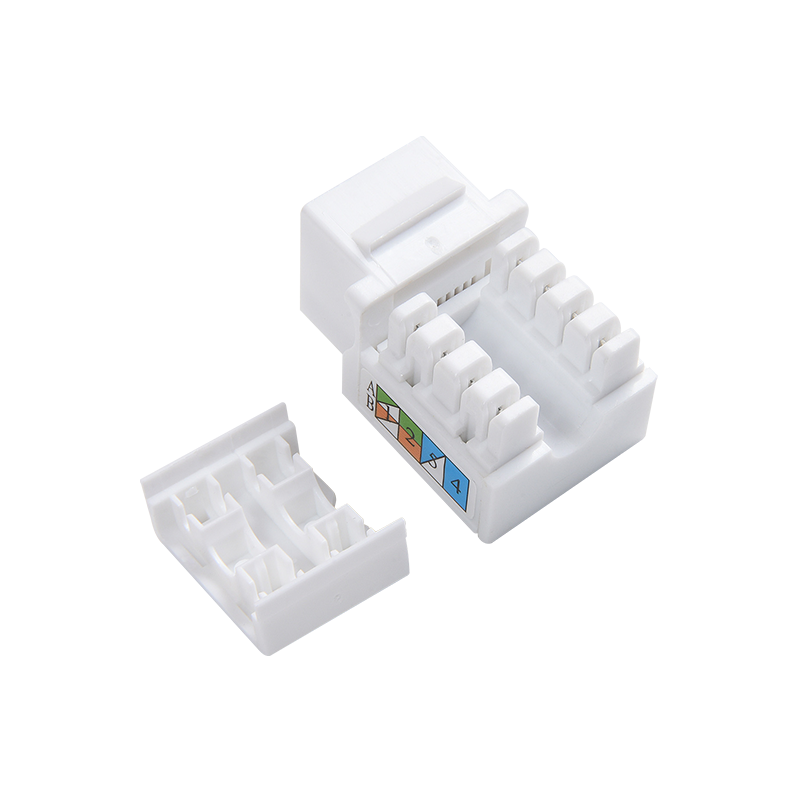

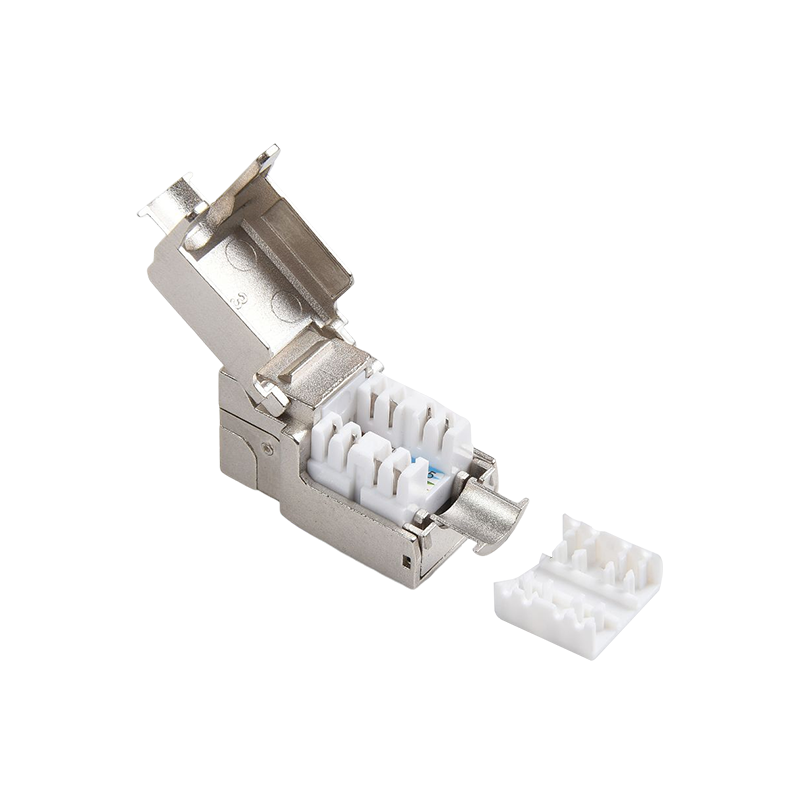

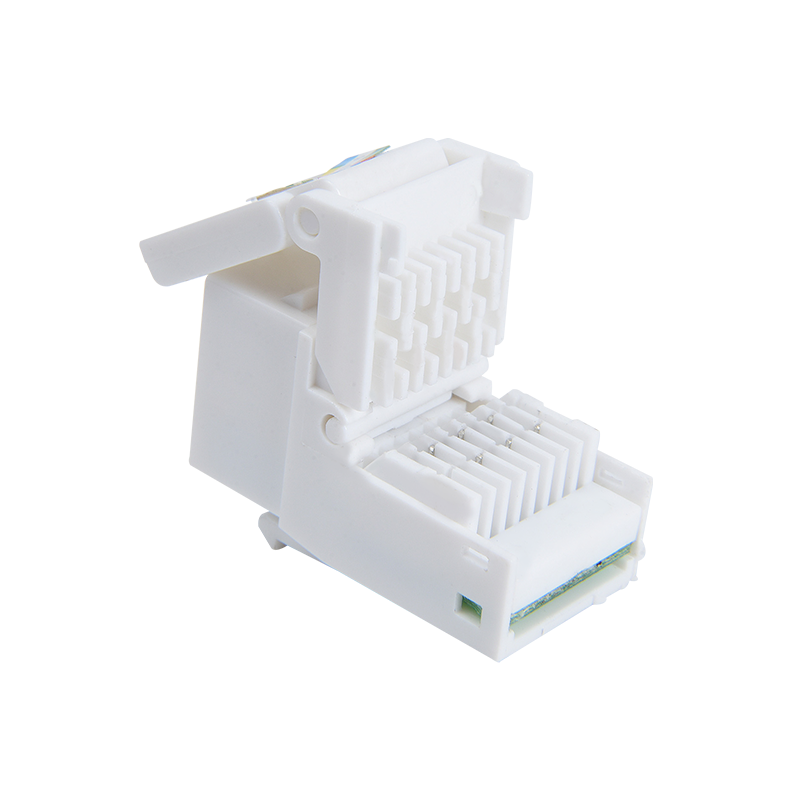

IDC (isolatieverplaatsingsconnector): de IDC is de component in de keystone -aansluiting die de koperen draden uit de kabel beëindigt. Het zorgt voor snelle en efficiënte beëindiging door de isolatie te verplaatsen en een veilige verbinding met de koperen geleiders te maken.
Contacten of pennen: de contacten of pinnen in de keystone -aansluiting maken direct contact met de beëindigde koperen draden. Ze zorgen voor een goede verzending van signalen en onderhouden een betrouwbare elektrische verbinding.

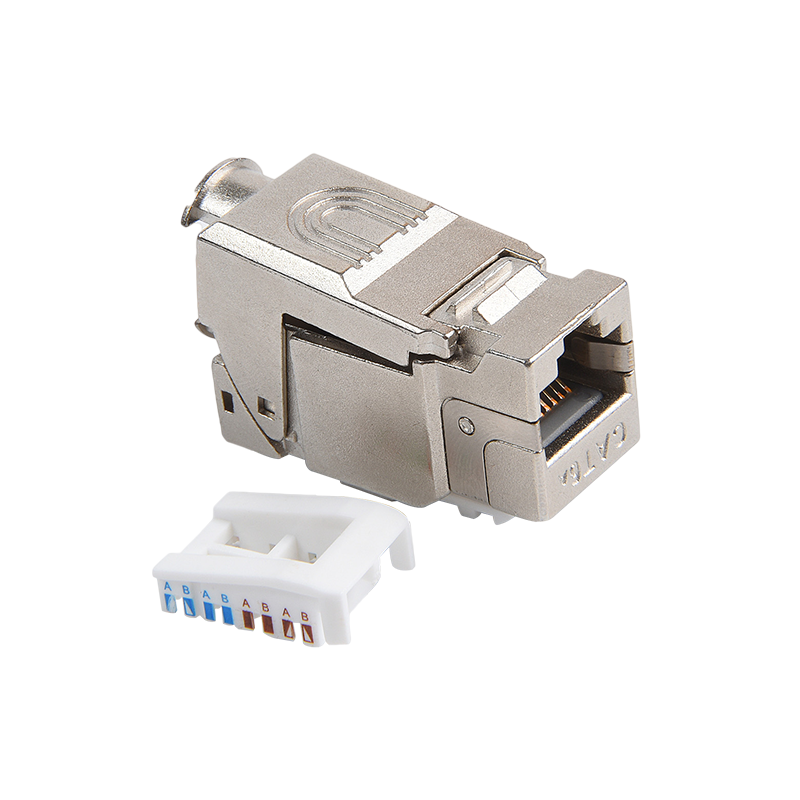

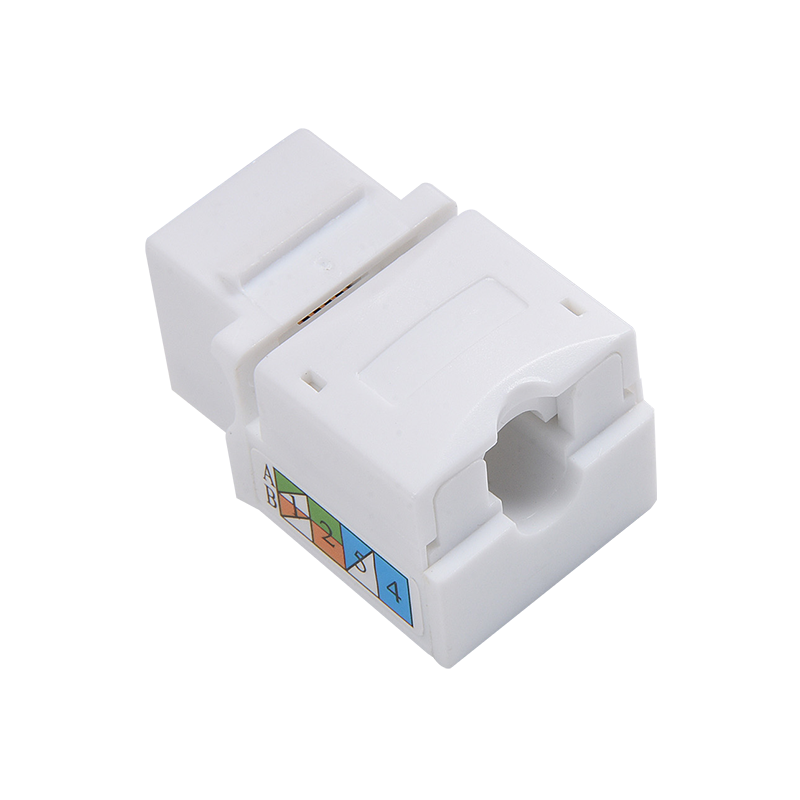

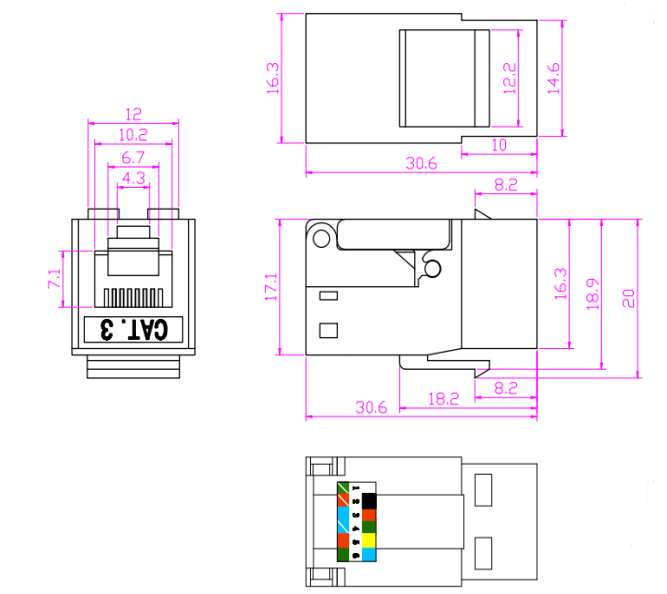

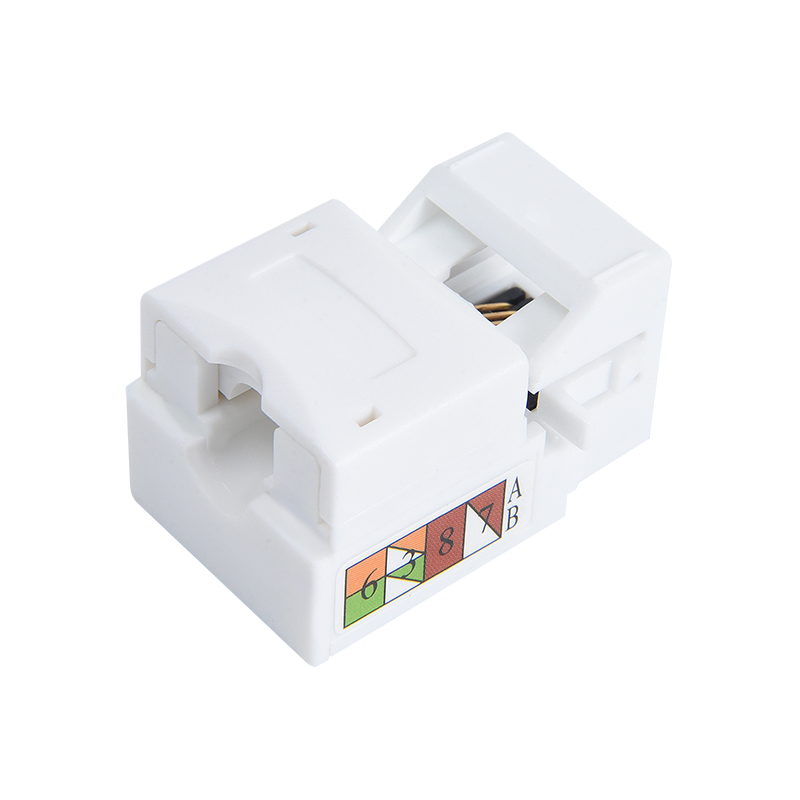

Kleurcodering: keystone-jacks hebben vaak kleurgecodeerde bedradingschema's om de juiste afstemming en beëindiging van de koperen kabels te garanderen. De kleurcodering volgt industrienormen, zoals T568A of T568B, om consistentie en compatibiliteit binnen het bekabelingssysteem te handhaven.
Compatibiliteit: Keystone-jacks zijn ontworpen om uitwisselbaar en compatibel te zijn met andere Keystone-producten, zoals keystone wandplaten, patchpanelen en oppervlaktemontageboxen. Deze uitwisselbaarheid zorgt voor eenvoudige aanpassing en flexibiliteit bij het configureren van netwerkverbindingen.
Het installatieproces van een keystone-aansluiting omvat meestal het strippen en bereiden van de koperen kabels, het invoegen in de IDC-slots en het gebruik van een punch-down tool om de verbindingen te beveiligen. Eenmaal geïnstalleerd, biedt de Keystone -aansluiting een betrouwbaar en gestandaardiseerd verbindingspunt voor netwerkapparaten of patchkoorden.
Voordelen van Keystone Jacks:
Flexibiliteit: Keystone Jacks bieden flexibiliteit bij het ontwerpen en configureren van netwerkverbindingen. Ze kunnen eenvoudig worden ingevoegd of verwijderd uit keystone -openingen, waardoor snelle wijzigingen of toevoegingen aan het bekabelingssysteem mogelijk zijn.
Gemakkelijk onderhoud: het modulaire karakter van Keystone Jacks maakt onderhoud en probleemoplossing handiger. Als een aansluiting of verbinding defect wordt, kan deze gemakkelijk worden vervangen zonder de gehele bekabelingsinfrastructuur te beïnvloeden.
Kosteneffectiviteit: Keystone Jacks zijn kosteneffectieve oplossingen voor het beëindigen van koperen kabels. Ze bieden een gestandaardiseerd en betrouwbaar verbindingspunt zonder dat gespecialiseerde connectoren of uitgebreide bekabelingsaanpassingen nodig zijn.
Standaardisatie: Keystone Jacks volgen de industrienormen, waarmee compatibiliteit en interoperabiliteit met andere op Keystone gebaseerde producten worden gewaarborgd. Deze standaardisatie vereenvoudigt netwerkinstallaties en zorgt voor consistente prestaties op verschillende locaties of systemen.
Samenvattend zijn keystone -jacks modulaire connectoren die worden gebruikt in gestructureerde bekabelingssystemen voor het beëindigen van koperen kabels. Ze bieden flexibiliteit, eenvoudige installatie en compatibiliteit met andere Keystone -producten, waardoor ze een populaire keuze zijn voor netwerkconnectiviteit in verschillende applicaties, waaronder kantoren, datacenters en residentiële omgevingen.
