Een CAT6 -patchpaneel is een apparaat dat wordt gebruikt om netwerkkabels te organiseren en te beheren in een gestructureerd bekabelingssysteem. Het bevat meestal een reeks poorten, die elk kunnen worden aangesloten op een netwerkkabel, waardoor kabels gemakkelijk kunnen worden aangesloten en indien nodig kunnen worden losgekoppeld. De "Cat6" -aanduiding verwijst naar de categorie van de kabel die het paneel is ontworpen om te ondersteunen, in dit geval categorie 6. Dit type kabel kan Gigabit Ethernet -snelheden ondersteunen en is in staat om te werken met frequenties tot 250 MHz en kan hogere bandbreedtetoepassingen tot 10 GBP's aan. Het is betrouwbaarder en biedt meer hoofdruimte voor toekomstige netwerkuitbreiding dan CAT5E of CAT6A.
1.19 "Rekmontage Standaard, stevig, gemakkelijk te installeren ontwerp, sterk verbetering van de werkefficiëntie; compatibel met 19" apparatuurrekken, kasten en wandbevetten.

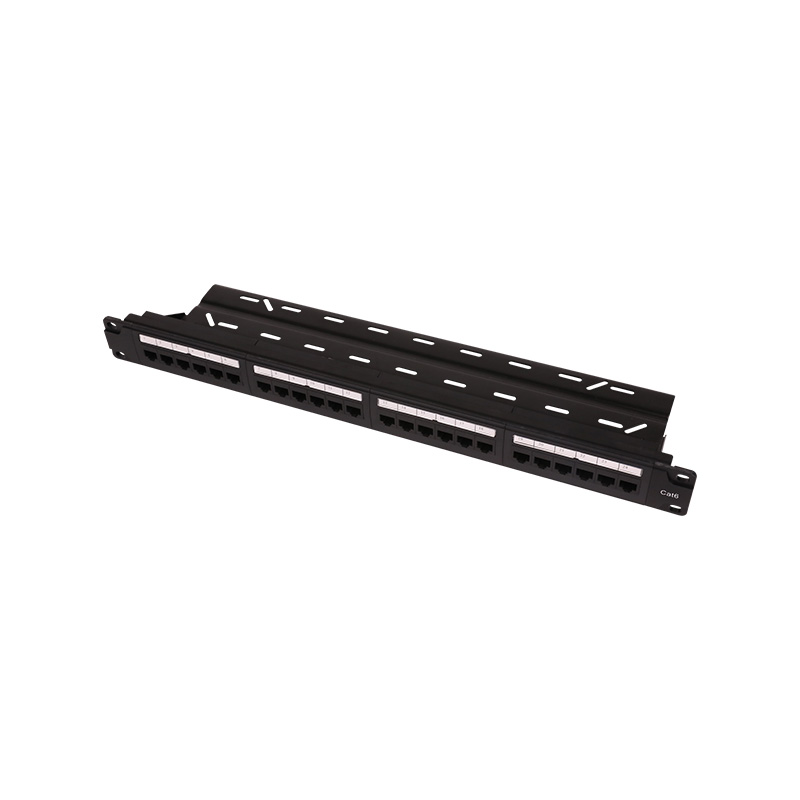

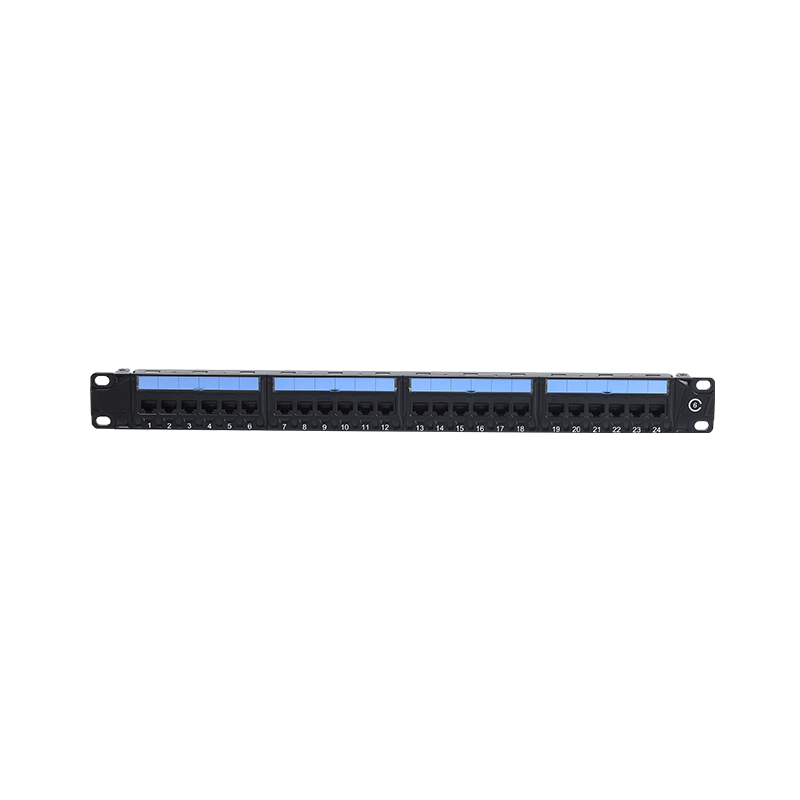

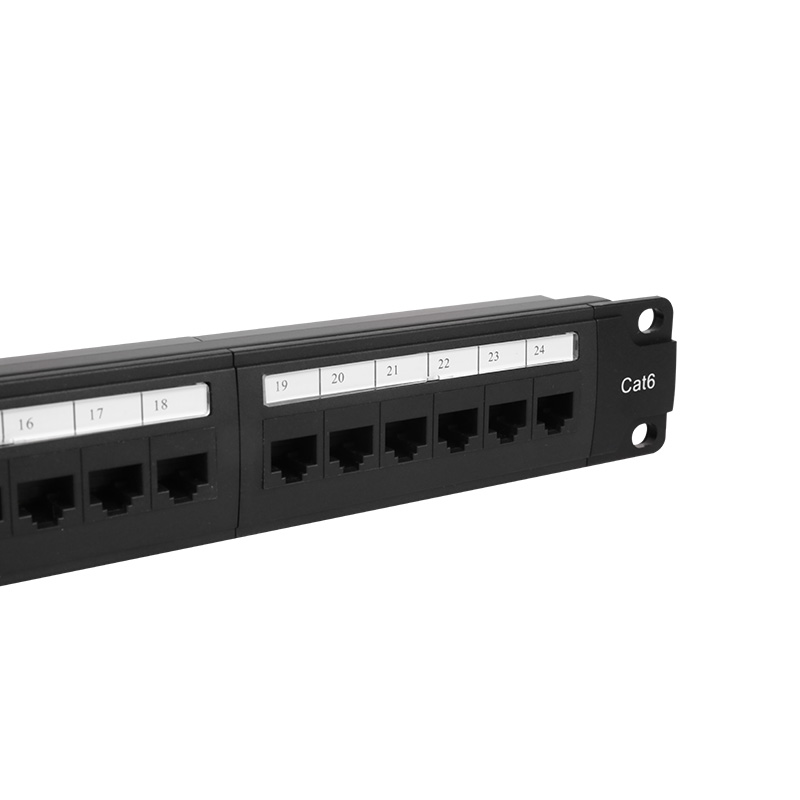

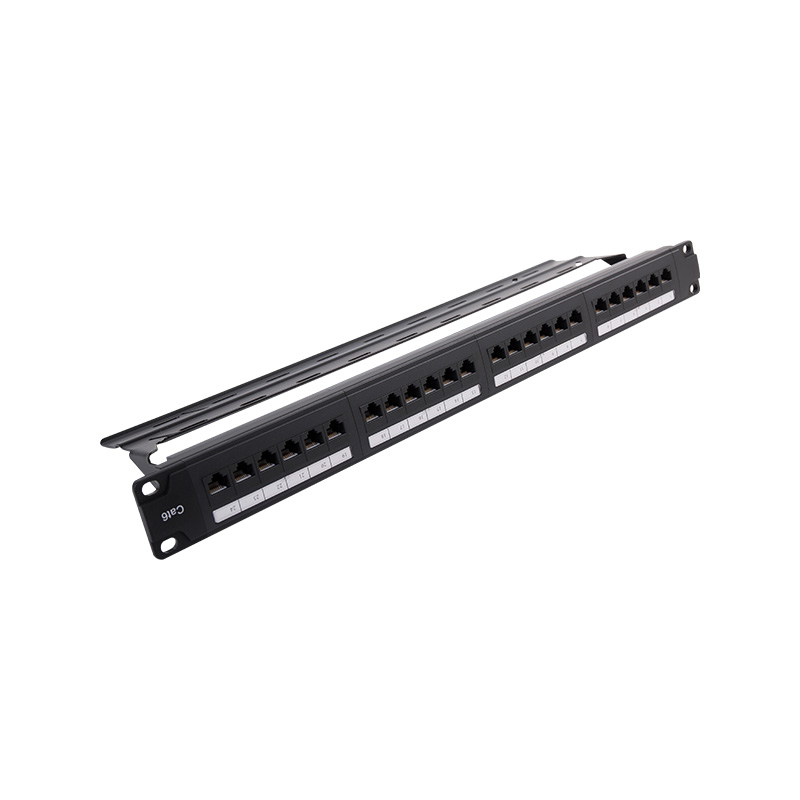

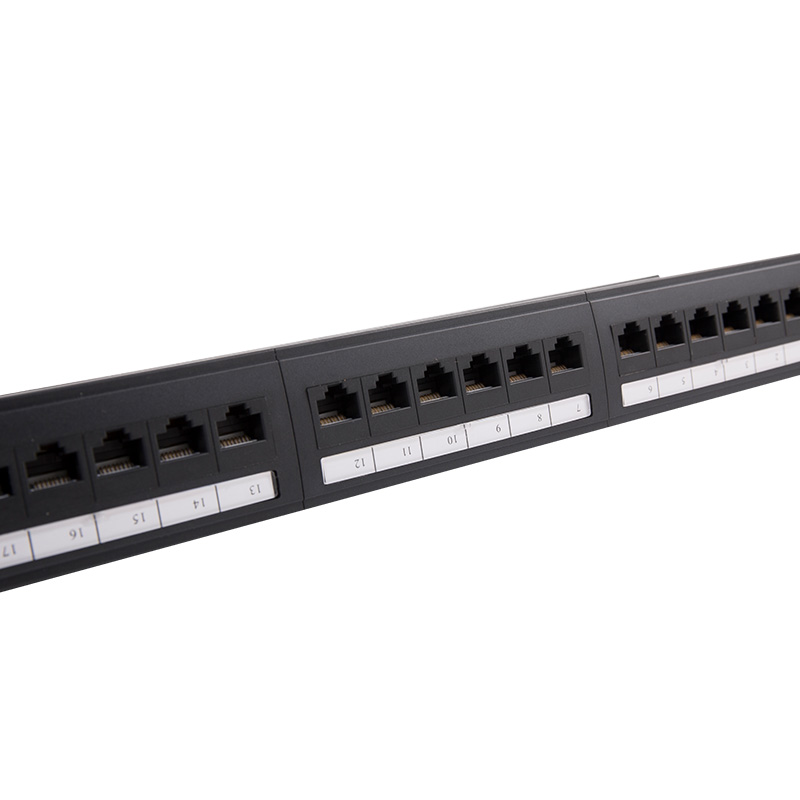

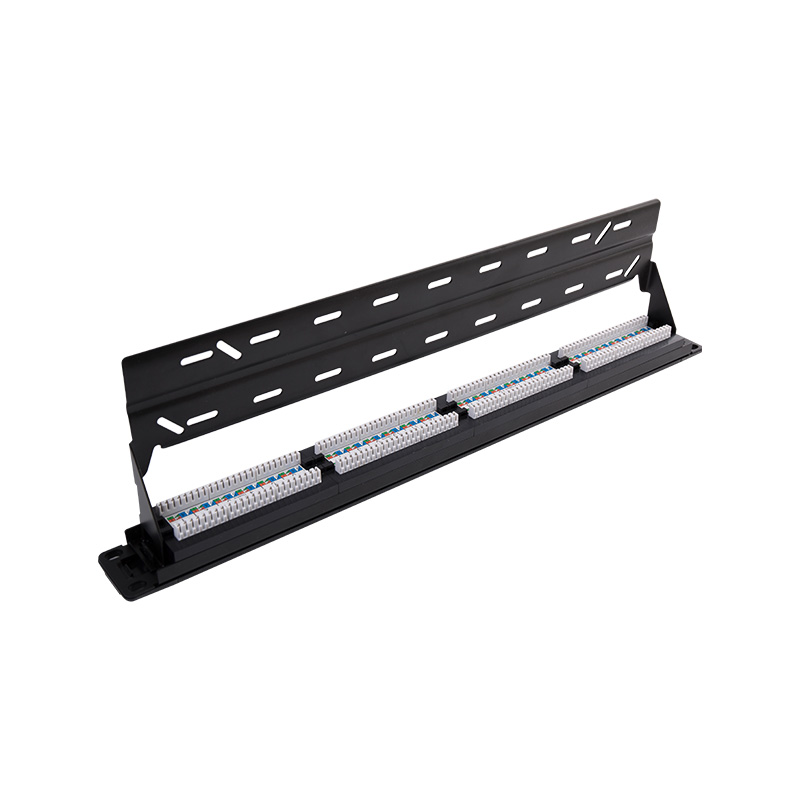

2. 0.5U, 1U, 2U optioneel. 24 poorten en 48 poorten hebben labels aan de voorkant en het grote label aan de voorkant is handig voor de poortidentificatie van de klant; Er is een kabelbeheerder aan de achterkant, die de kabel effectief naar het beëindigingspunt kan leiden.

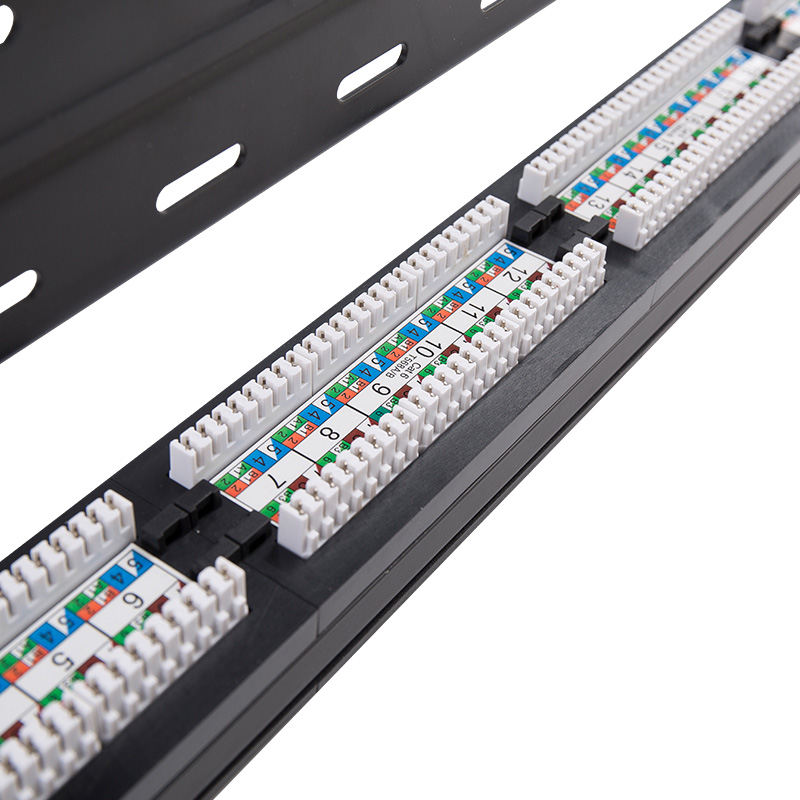

3. Verbindingsmethode: RJ45 -aansluiting met jumper, IDC beëindigd met horizontale bedrading. Het contactpencontact hanteert een hoge en lage dislocatie-technologie, die effectief de bijna-end overspraakwaarde vermindert.
4. Milieu -eisen: voldoen aan ROHS -normen.
5. Materiaalintroductie: dit patchpaneelproduct wordt gebruikt om de bedrading van de horizontale bedrading en de werkruimte op dezelfde vloer van het gebouw aan te sluiten en wordt voornamelijk gebruikt voor de conversieaansluiting van bedradingapparatuur en terminalapparatuur of adapters. Productmating- en paringskabels zijn koper-as twisted pair-kabels en koper-as jumpers.
6. Inter-matching-relatie: gebruik met connectoren van dezelfde standaardreeks
7. Toepasselijke standaard: Algemene specificatie: YD/T 926.1-2009
Substandaard: YD/T 926.3-2009
8. Technische parameters:
Elektrische kenmerken:
A. Frequentiebereik: 1 ～ 250 MHz
B. Werkspanning: 125 V
C. bestand tegen spanning: DC1000V (AC750V) 1min zonder afbraak- en boogfenomeen
D. Neerheden in de buurt
E. Isolatieweerstand: initiële waarde ≥ 100 mΩ
Na constante vochtwarmte -test ≥100mΩ
Mechanische eigenschappen:
A. Insertiekracht en uittrekkracht: de invoegkracht is niet meer dan 20N, en de uittrekkracht is niet minder dan 20n
B. Effect van connectorverbindingsapparaat: 50n 60 ± 5S
C. IDC -terminal is geklemd tot 23 ~ 26awg Twisted Pair
Duurzaamheid:
A. Het aantal keren dat de plug en het aansluiting worden ingevoegd: 750 keer
B. Aantal draadafsluitingen: 250 keer
9. Materiaal en oppervlaktebehandeling:
A. Metaalmateriaal:
Beugel: koud opgerold staal gespoten met plastic
Gouden naald: fosfor brons goud verguld
IDC -kaartdraadsterminal: fosforbrons nikkel verguld
B. Niet-metalen materialen:
Plastic: pc polycarbonaat, ABS
C. Dikte van vergulde laag: 6 ~ 50u vergulde vergulde
D. PCB -materiaal: FR4
10. Omgevingsprestaties: temperatuur: -25 ～ 70 ℃ Vochtigheid: ≤85% (temperatuur 85 ℃ ± 3 ℃)
Zoutspray -test:
A. De pH -waarde van de zoutoplossing vóór de atomisatie ligt tussen 6,5 en 7,2 (35 ± 2 ℃);
B. De zoutoplossing wordt bereid met natriumchloride (chemisch zuiver, analytisch zuiver) en gedestilleerd of gedeïoniseerd water.
De concentratie is (5 ± 0,1)% (massapercentage);
C. continue verstuiver wordt aangenomen en de aanbevolen duur is 48 uur;
D. Bij het verstoren is het noodzakelijk om te voorkomen dat onzuiverheden zoals olie en stof en de temperatuur en vochtigheid van de jetlucht het werk beïnvloeden.
voorwaarden voor de ruimte.

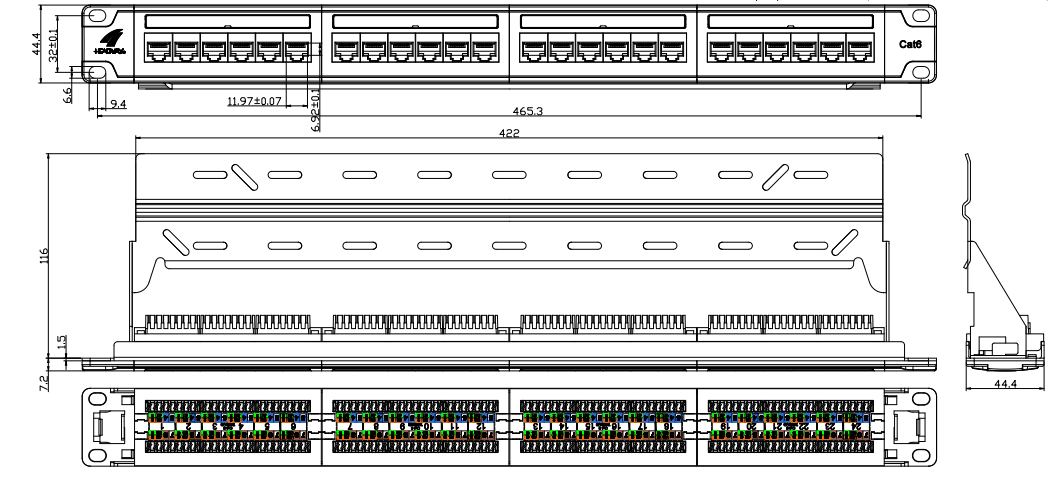

11. Schetstekening en maximale maat aangepast
12. Verpakking en opslag: het product wordt in een speciale blaarzak geplaatst en vervolgens in een kartonnen doos geplaatst, en de productaccessoires worden tegelijkertijd geplaatst, en een label dat het productmodel en de hoeveelheid aangeeft, wordt aangebracht op de linkerbovenhoek van de voorkant van de karton en leg het in de doos. De verpakte producten moeten worden opgeslagen in een magazijn waar de omgevingstemperatuur -5 ℃ ~ 30 ℃ is, de relatieve vochtigheid is niet meer dan 70%en er is geen zuur, alkali en andere corrosieve gassen in de omringende lucht en de opslagperiode is drie jaar.
Regelmatige verpakkingshoeveelheid: 10 dozen per doos, 1 per doos, 10 per doos.
13. Opmerking: productgebruiksmarkering: klant opgegeven verpakkingen.
