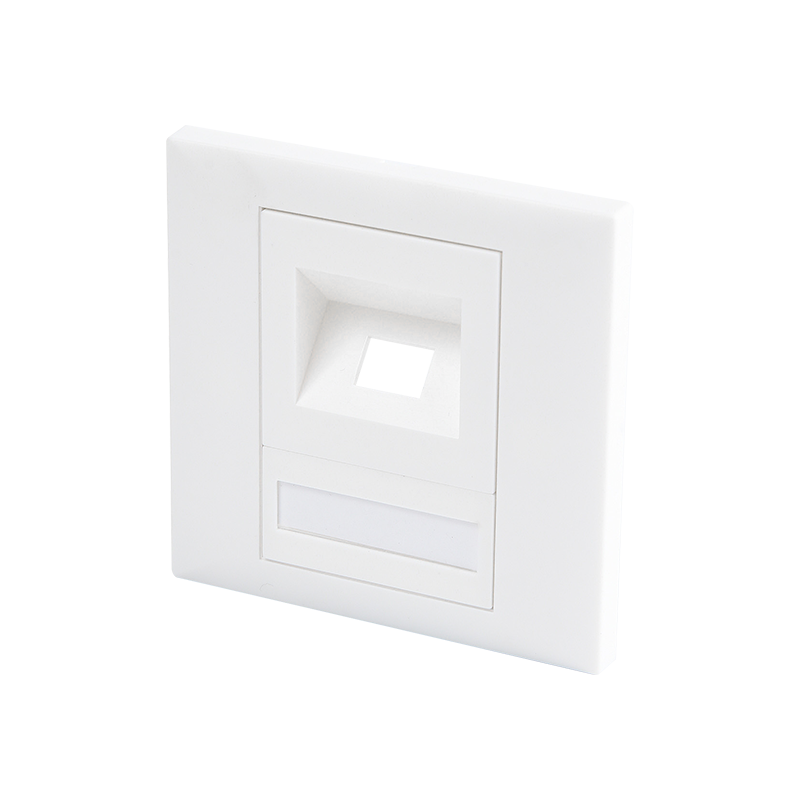

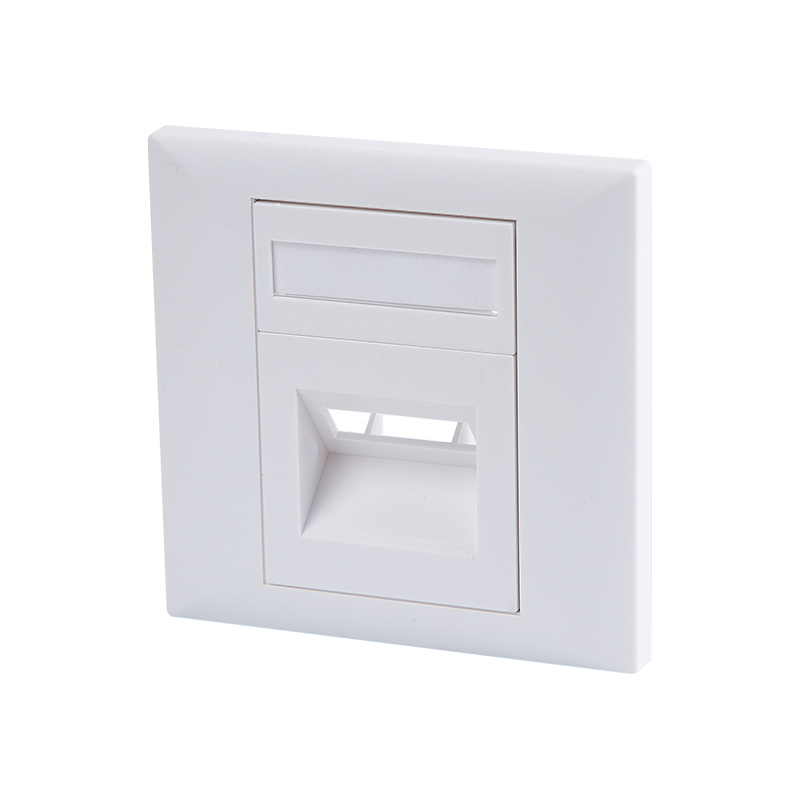

1. Ingebed gezichtsframe, geen schroeven zijn zichtbaar op het oppervlak, gemakkelijk te installeren en te demonteren.
2. Grotere voorste identificatieruimte, handig voor poortidentificatie, uitgerust met afneembaar naamplaatje, handig voor poortbeheer.
3. Milieu -eisen: voldoen aan ROHS -normen.
4. Met behulp van hoogwaardige ABS-technische kunststoffen, anti-collision, impactweerstand, niet gemakkelijk te vervormen.
5. Omgevingsprestaties: temperatuur: -25 ～ 70 ℃

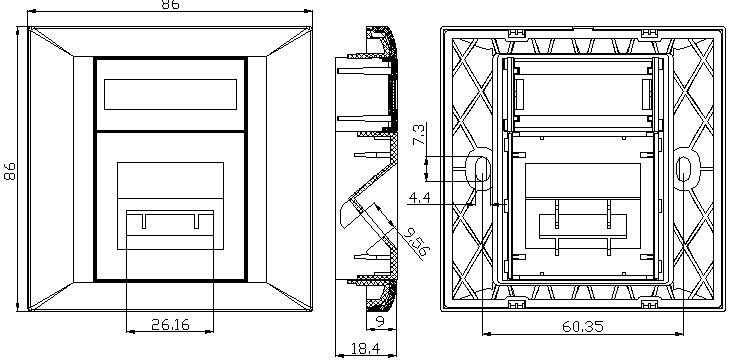

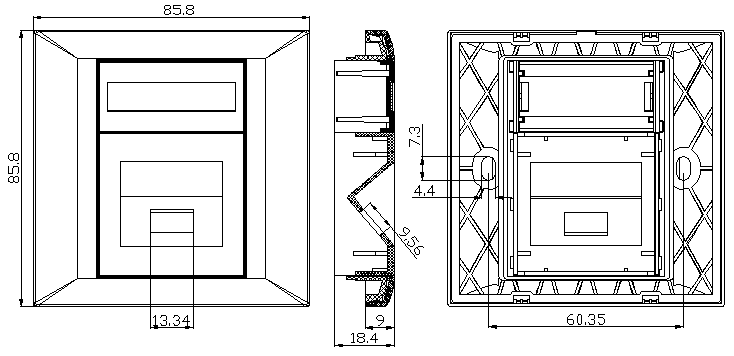

6. Schetstekening en maximale maat aangepast
7. Verpakking en opslag: het product wordt in een speciale blaarzak geplaatst en vervolgens in een kartonnen doos geplaatst, en de productaccessoires worden tegelijkertijd geplaatst, en een label dat aangeeft dat het productmodel en de hoeveelheid op de linkerbovenhoek van de voorkant van de karton wordt geplakt en in de doos wordt geplaatst. De verpakte producten moeten worden opgeslagen in een magazijn waar de omgevingstemperatuur -5 ℃ ~ 30 ℃ is, de relatieve vochtigheid is niet meer dan 70%en er is geen zuur, alkali en andere corrosieve gassen in de omringende lucht en de opslagperiode is drie jaar.
Regelmatige verpakkingshoeveelheid: 10 dozen per doos, 20 per doos, 200 per doos.
8. Opmerking: productgebruiksmarkering: klant opgegeven verpakkingen

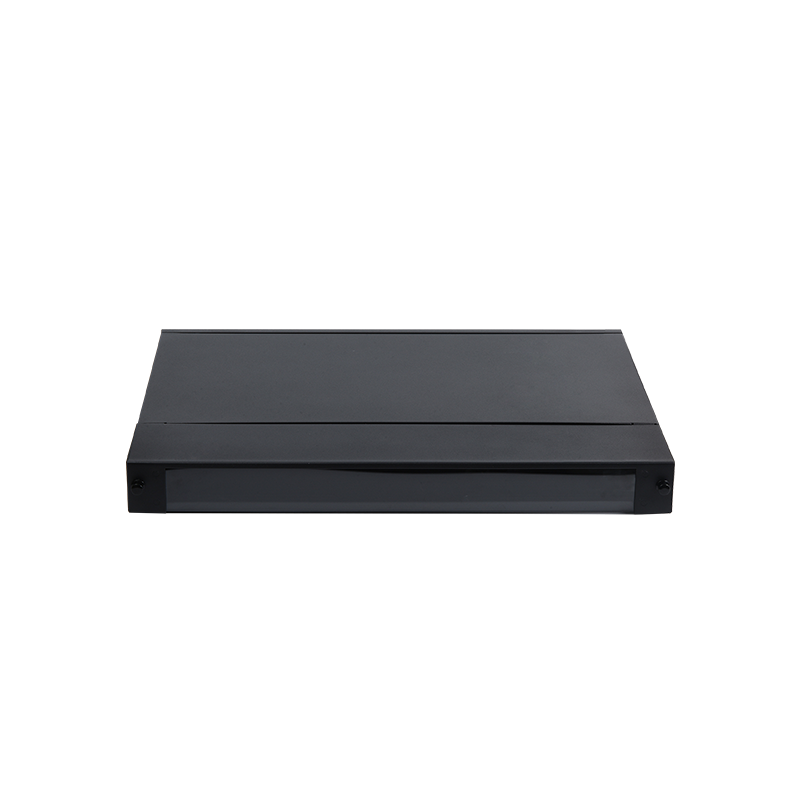

Glasvezel patch paneel 1.19 "Rekmontage Standaard, stevig, gemakkelijk te installeren ontwerp, sterk verbetering van de werkefficiëntie; compatibel met 19" apparatuurrekken, kasten en wandbevetten.
2. Milieu -eisen: voldoen aan ROHS -normen.
3. Materiaalintroductie: dit patchpaneelproduct wordt gebruikt om de bedrading van horizontale bedrading en werkgebied op dezelfde vloer van het gebouw aan te sluiten en wordt voornamelijk gebruikt voor bedradingapparatuur en aansluitapparatuur of adapterconversie. Productmating- en paringskabels zijn koper-as twisted pair-kabels en koper-as jumpers.
4. Inter-matching-relatie: gebruik met connectoren van dezelfde standaardreeks
5. Toepasselijke standaard: Algemene specificatie: YD/T 926.1-2009
Substandaard: YD/T 926.3-2009
6. Technische parameters:
Elektrische kenmerken:
A. Frequentiebereik: 1 ～ 250 MHz
B. Werkspanning: 125 V
C. bestand tegen spanning: DC1000V (AC750V) 1min zonder afbraak- en boogfenomeen
D. Neerzijde van de overspraak: ≥6DB: ≥6DB
E. Isolatieweerstand: initiële waarde ≥100mΩ, na constante vochtwarmtest ≥100mΩ
Mechanische eigenschappen:
A. Insertiekracht en uittrekkracht: de invoegkracht is niet meer dan 20N, en de uittrekkracht is niet minder dan 20n
B. Effect van connectorverbindingsapparaat: 50n 60 ± 5S
C. IDC -terminal is geklemd tot 23 ~ 26awg Twisted Pair
Duurzaamheid:
A. Het aantal keren dat de plug en het aansluiting worden ingevoegd: 750 keer
B. Aantal draadafsluitingen: 250 keer
7. Materiaal- en oppervlaktebehandeling:
A. Metaalmateriaal:
Beugel: koud opgerold staal gespoten met plastic
Gouden naald: fosfor brons goud verguld
IDC -kaartdraadsterminal: fosforbrons nikkel verguld
B. Niet-metalen materialen:
Plastic: pc polycarbonaat, PBT
C. Dikte van vergulde laag: 3 ~ 50U GOLD PLATED
D. PCB -materiaal: FR4
8. Omgevingsprestaties: temperatuur: -5 ～ 40 ℃ Vochtigheid: ≤85% (temperatuur 85 ℃ ± 3 ℃)
Zoutspray -test:
A. De pH -waarde van de zoutoplossing vóór de atomisatie ligt tussen 6,5 en 7,2 (35 ± 2 ℃);
B. De zoutoplossing wordt bereid met natriumchloride (chemisch zuiver, analytisch zuiver) en gedestilleerd of gedeïoniseerd water.
De concentratie is (5 ± 0,1)% (massapercentage);
C. continue verstuiver wordt aangenomen en de aanbevolen duur is 48 uur;
D. Bij het verstoren is het noodzakelijk om te voorkomen dat onzuiverheden zoals olie en stof en de temperatuur en vochtigheid van de jetlucht het werk beïnvloeden.
voorwaarden voor de ruimte.

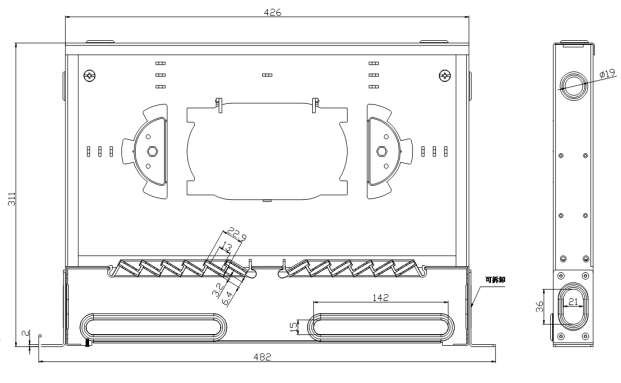

9. Schetstekening en maximale SIZ Aangepast.
10. Verpakking en opslag: het product wordt in een speciale blisterzak geplaatst en vervolgens in een kartonnen doos geplaatst, en productaccessoires worden tegelijkertijd geplaatst, en een label dat het productmodel en de hoeveelheid aangeeft, wordt op de linkerbovenhoek van de voorkant van de karton aangebracht en leg het in de doos. De verpakte producten moeten worden opgeslagen in een magazijn waar de omgevingstemperatuur -5 ℃ ~ 30 ℃ is, de relatieve vochtigheid is niet meer dan 70%en er is geen zuur, alkali en andere corrosieve gassen in de omringende lucht en de opslagperiode is drie jaar.
Regelmatige verpakkingshoeveelheid: 10 dozen per doos, 1 per doos, 10 per doos.
11. Opmerking: productgebruiksmarker: klant opgegeven verpakkingen.
